Последняя редакция схем/плат версии 2.0 - NS_V2_0_rev3_7
Прошивка для 2.0 - NS_V2_0_rev1_7E_Firmware Вкл./Отк. каналов А/В происходит по нажатию соотв. кнопок когда ни одно меню не выбрано, при выборе меню Sync эти кнопки перекл. источник синхронизации.
Для конфигурации DS1085 прошить соответствующей прошивкой МК, передернуть питание, подождать некоторое время пока на экране ЖК не выведется надпись об успешном завершении и выключить осцилл. Адрес DS1085 устанавливается равным 0x59 (89 по десятичной системе).
Данная прошивка просто делает автоматом то что можно сделать вручную из программы на ПК и если настраивать вручную из программы то она не нужна.
Внимание! При конфигурации к I2C не должно быть подключено ничего кроме DS1085.
Схема ревизия 3.2 - NS_3.0_rev_3.2.pdf Схема соединения ЖК с 16-ти битной шиной(только для ревизий ниже 3.2, в 3.2 HC573 уже есть на основной плате) - NS_3.0_HC573.pdf BOM(список компонентов) - BOM_NS3_rev3_2.htm
//---------------------------------------------------------------------------------------------------------- Прошивальщик МК (автор Ильдар) - NSFlashLoader2. Утилита для перепрошивки СР2102 VID/PID под NeilScope3 (автор Ильдар) - NSCP2102Utilite2.rar. Использование данных VID/PID для перепрошивки СР2102 под другие устройства категорически запрещено, они были получены по запросу у Silicon Laboratories Inc. и предназначены для использования только с NeilScope3 или другими версиями NeilScope.
Утилита для теста осциллографа - ns_test_util. Для запуска нужно скачать и установить Python 3.4 и PyQt5, при установке добавляем переменные окружения. Распаковать архив куда нибудь и набрать из этой папки в консоли - "python main.py"
Для последующих обновлений просто запускаем NSFlashLoader, и обновляемся. Джампер при этом трогать уже не нужно.
//---------------------------------------------------------------------------------------------------------- . . . Важные замечания по сборке
На плате не указана перемычка с 10-го вывода(INTRL) 74НС4052(U15) на вывод SWDIO МК, можно и просто подпаять пока на +3.3В в любое удобное переходное отверстие.
в схеме Влада все стабы вместе с инвертором отключаются сигналом SHDN и это верно, так как 889 подсоединён к выводу аккума и в целях экономии заряда его реально надо вырубать... Теперь посмотри такой вариант, когда вход инвертора подсоединён не к аккуму, а к выходу того же ADP1710... 1710 даёт 3,3 вольт с плюсом, а инвертор на своём выходе превращает его в минус 3,3... Вопрос- какие стабы надо будет отключить во втором случае?- правильно- только оба 1710, соответственно 889 можно заменить даже на сборку из двух копеечных MAX660M или для экономии места на плате на два TPS60403
Ильдар уже ответил, если просто ставить инвертор после 3.3В, то во первых увеличится нагрузка на "плюсовой" стабилизатор, а во вторых возрастут помехи по плюсовому питанию, упадет КПД, возможно это и не так существенно, но все же. Потребляет по -3.3В действительно не много, уже не помню точно сколько, но в прошлой ревизии было больше, плюс я уже писал что у МАХ889 отличное вых. сопротивление, стабилизация вых. напряжения, а не просто инвертирование, возможность выключения, высокая частота работы.
Quote (atmicandr)
но согласись что вопрос с правильным выбором всех стабов можно иметь ввиду и считать его насущным...
Предложи лучший вариант ---
Нет войне!
Сообщение отредактировал LeftRadio - Четверг, 14.06.2012, 14:38
Вот хреново что напряжение, которое выдаёт аккум не выше 4,2 вольт... Так бы без зазрения совести можно было поставить пару копеечных стабов типа NCP3155- одним запитать цифровую часть, а другим аналоговую, в том числе инвертировать +3,3 вольт идущих на аналог с помощью TPS60403. Ещё вариант- заменить 1710 стабы на TPS78333- это было бы дешевле, а остальное оставить без изменений... Хотя реально заменить 889 на ту которую Ильдар предложил- TC1121 А я лампы соберу, молоточком все побью. LED&LCD рулят. Мой ящик: andrey66k@gmail.com
Вот хреново что напряжение, которое выдаёт аккум не выше 4,2 вольт... Так бы без зазрения совести можно было поставить пару копеечных стабов
Вот, вот Копеечных стабов полно, но большинство из них не LDO , а TPS78333 можно конечно поставить, но посмотри на страницу 8 даташита, переходная характеристика у него, при изменении тока нагрузки, очень затянута, да и приводится только для "шага" нагрузки 0-10мА... Это плохо тем что после включения ОУ/АЦП МК придется ждать пока эти переходные процессы не закончатся, лучше уж тогда NCP584 поставить. TC1121 вроде бы ничего и купить на Украине можно за 16гр.(~65руб.), но она умеет только инвертировать, а значит ее можно ставить только после стаб. на +3.3 со всеми недостатками что я писал. Как вариант я когда то уже предлагал МАХ1765, получаем +5В для дешевого стаба, сразу +3.3 для питания цифры и его же можно инвертировать дешевым Charg Pump, но МАХ1765 стоит 180руб, дает помехи, так как DC-DC, занимает место на плате.
Так что питание достаточно продумано и я постарался сделать его подешевле, те же NCP584 стоят копейки, или тот же LP2985A-33DBVR. Вот только МАХ889, который должен стоить около 2$ наши барыги продают как минимум на 200% дороже - раз и два, а вот в platan.ru(130руб.). Но купить можно, или получить образцом, так что зря ты канитель развел по поводу оптимальности питания
P.S. Набрал в поисковике "аналог МАХ889" и нашел кучу вопросов от тебя по разным форумам ---
Нет войне!
Сообщение отредактировал LeftRadio - Пятница, 15.06.2012, 11:59

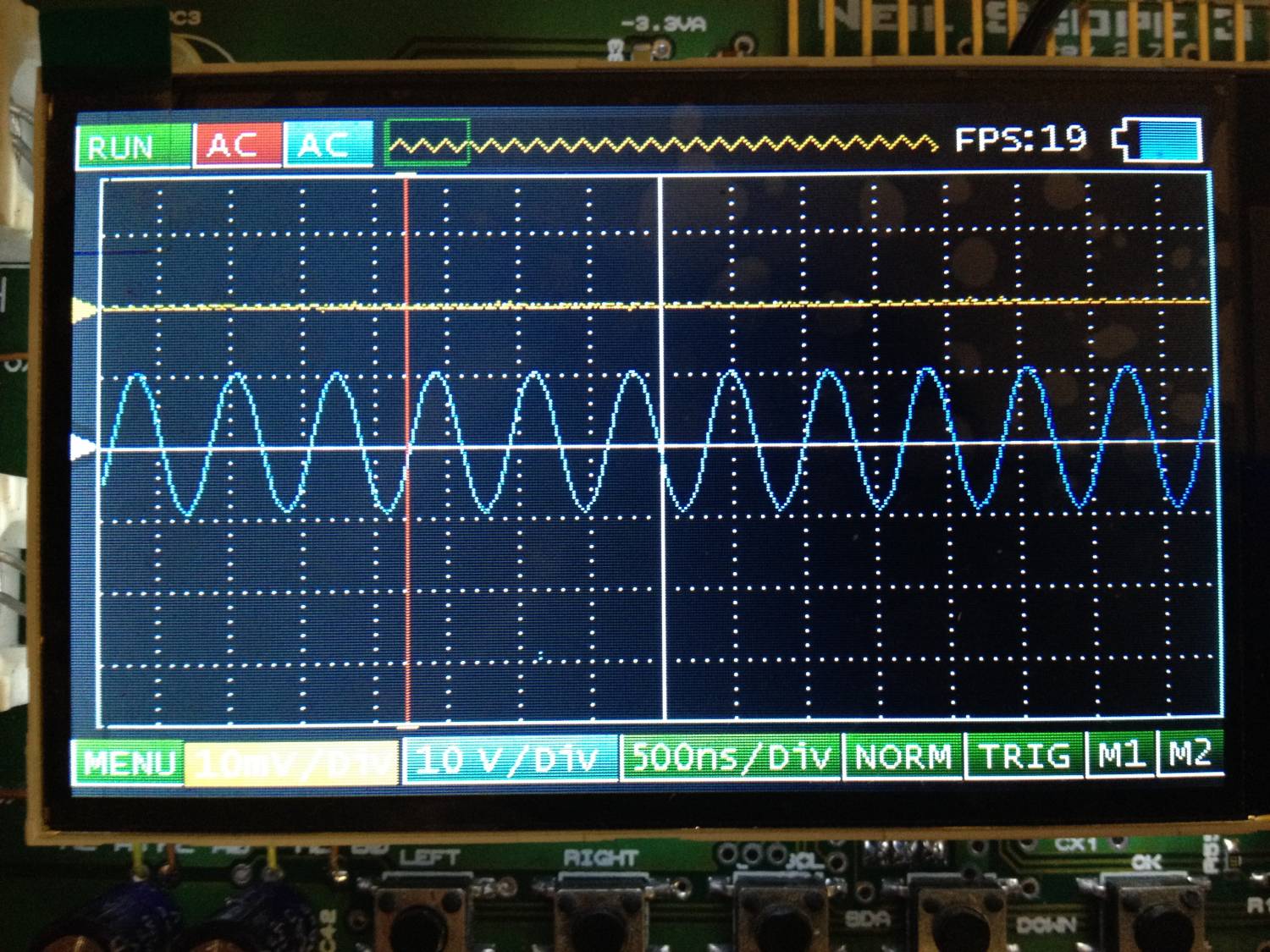

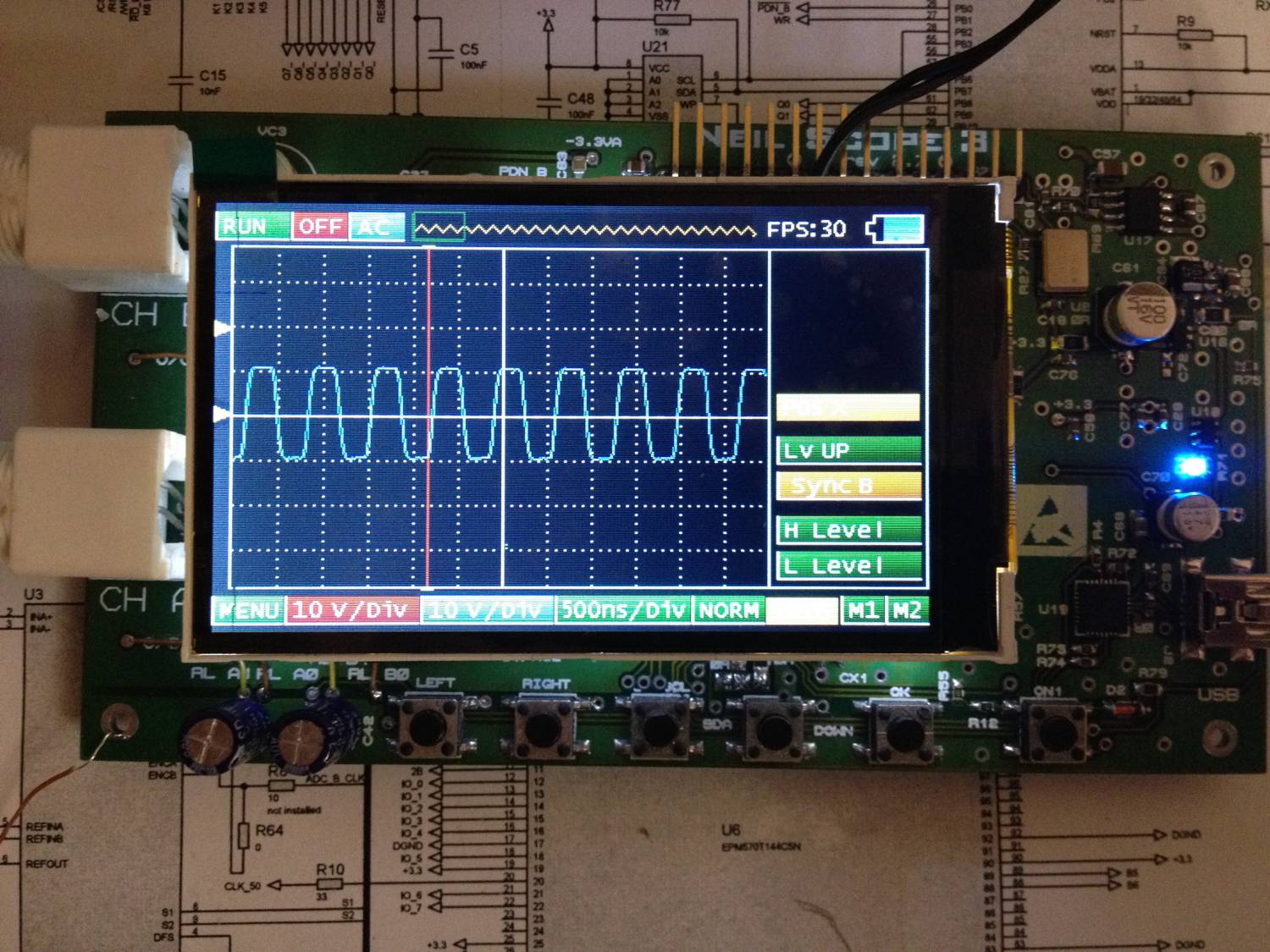

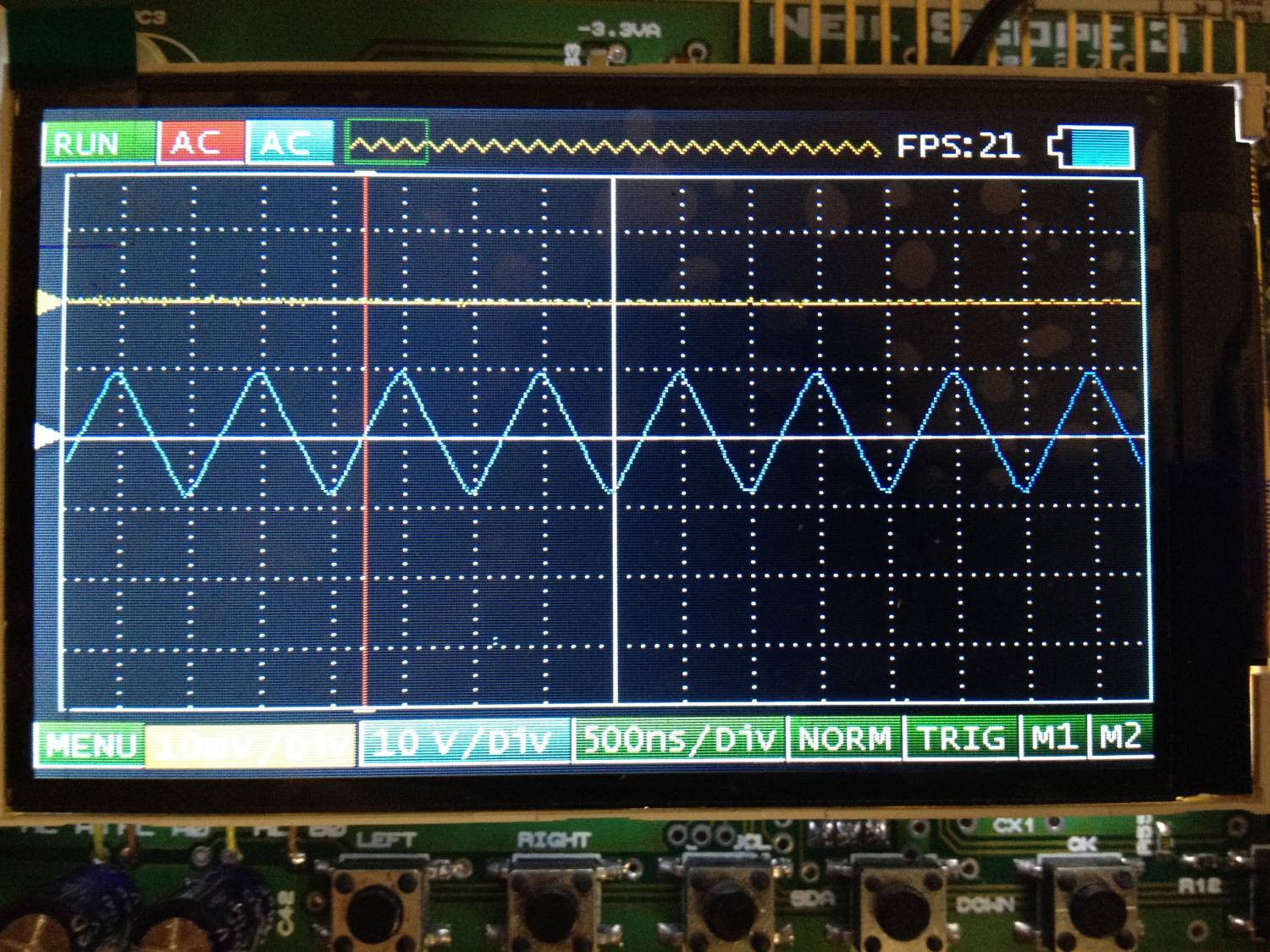

Доброго всем дня и с пятницей!!! Вчера запустил осциллограф, спешу поделиться впечатлениями! Испытания проводил с помощью генератора с максимальной частотой 2МГц. Первое включение сразу порадовало. Включил автокоррекцию нуля, надо сказать, что с новой прошивкой лучи настроились нормально, только на некоторых диапазонах пришлось подкорректировать вручную на один пиксел вниз и вверх. На диапазонах ниже вольта наблюдались помехи на обоих каналах одинаково, похоже как будто переменка 50Гц где то проникает, полностью вылечилось подкладыванием листочка фольги под плату осциллографа и подключением ее к земле. Чувствительность осциллографа отличная, я даже не знаю где мне такая чувствительность на практике пригодится, в приемных трактах не ковыряюсь. Триггер работает четко, сигнал в любых режимах стоит как вкопанный. Вот пару картинок:
Немного замечаний/предложений 1. При измерении уровня напряжения постоянного тока лучи отклоняются вниз, а не вверх, тут уже писали. 2. При включении питания, автоматом выделен пункт "MENU", но при нажатии кнопки вправо сразу перескакивает на меню "NONE", как будто на самом деле был выбран пункт управление вертикальной развертки канала Б. 3. Кнопки UP / DOWN наверное лучше переопределить как подписано на плате. 4. Индикатор уровня заряда батареи постоянно плавает, то меньше, то больше, что раздражает Наверное сначала показания лучше усреднять, а потом прорисовывать индикатор заряда. 5. В меню автоизмерений фон параметров лучше сделать одной длины, а то как то не смотрится 6. Ступеней уровня яркости дисплея лучше бы сделать еще несколько, два мне показалось маловато. 7. При отключении канала А или В, луч отключается, а маркеры остаются. 8. Если включена линия PosX, то при вызове системного меню (там где автоподстройка нуля) линия не исчезает. 9. Линия L Level не двигается. 10. Еще бы не мешало предусматреть, что бы линию PosX можно было двигать при закрытом меню TRIG. Ну для начала хватит.
МАХ1765, получаем +5В для дешевого стаба, сразу +3.3 для питания цифры и его же можно инвертировать дешевым Charg Pump, но МАХ1765 стоит 180руб
Да, ничо микрушка... Но Платан вот этим меня всегда прикалывал- Указанная цена является ориентировочной. После обработки заявки менеджером в счете будет указана окончательная цена. А я лампы соберу, молоточком все побью. LED&LCD рулят. Мой ящик: andrey66k@gmail.com
Сообщение отредактировал atmicandr - Пятница, 15.06.2012, 12:46
ADP1710 все же покачественней будет, но цена конечно не соразмерно выше. По платану ничего сказать не могу, привел так для ориентировки, у нас подобной фигней страдал космодром, не знаю как сейчас я у них давно ничего не брал. ---
Здравствуйте! Пока отсутствовал -столько интересного тут написали... To LeftRadio : Проверил наконец то аналог образцовым прибором, погрешность низкая и появляется после 8129 (1 пиксель на одну клетку на канале А, 1 пиксель на 2 клетки на канале В); на пределах 20мВ и 10мВ/дел. не смог замерить -наводки от образцового прибора меняют картину. Ничего в аналоге не трогал и как у меня погрешность большая такая была (до 60%) не пойму, (блин -была же) -может где без экранирования задавал, наводки мешали, -всё в прошлом.
Почему-то у меня маркеров не видно, в верхней части экрана лучи не отображаются, и при автоматической корректировке лучей лучи уходят вниз -на экране не видно.
Почему-то у меня маркеров не видно, в верхней части экрана лучи не отображаются, и при автоматической корректировке лучей лучи уходят вниз -на экране не видно.
Не совсем понял каких маркеров у Вас не видно, обьясните подробней плиз, а по лучам, это в смысле Вы передвигаете лучи в вверх и они исчезают?
Quote (dina)
buzzer какой нужен с генератором или без?
Как уже правильно ответил volk0203, buzzer нужен без генератора, правда он пока все равно не работает ---

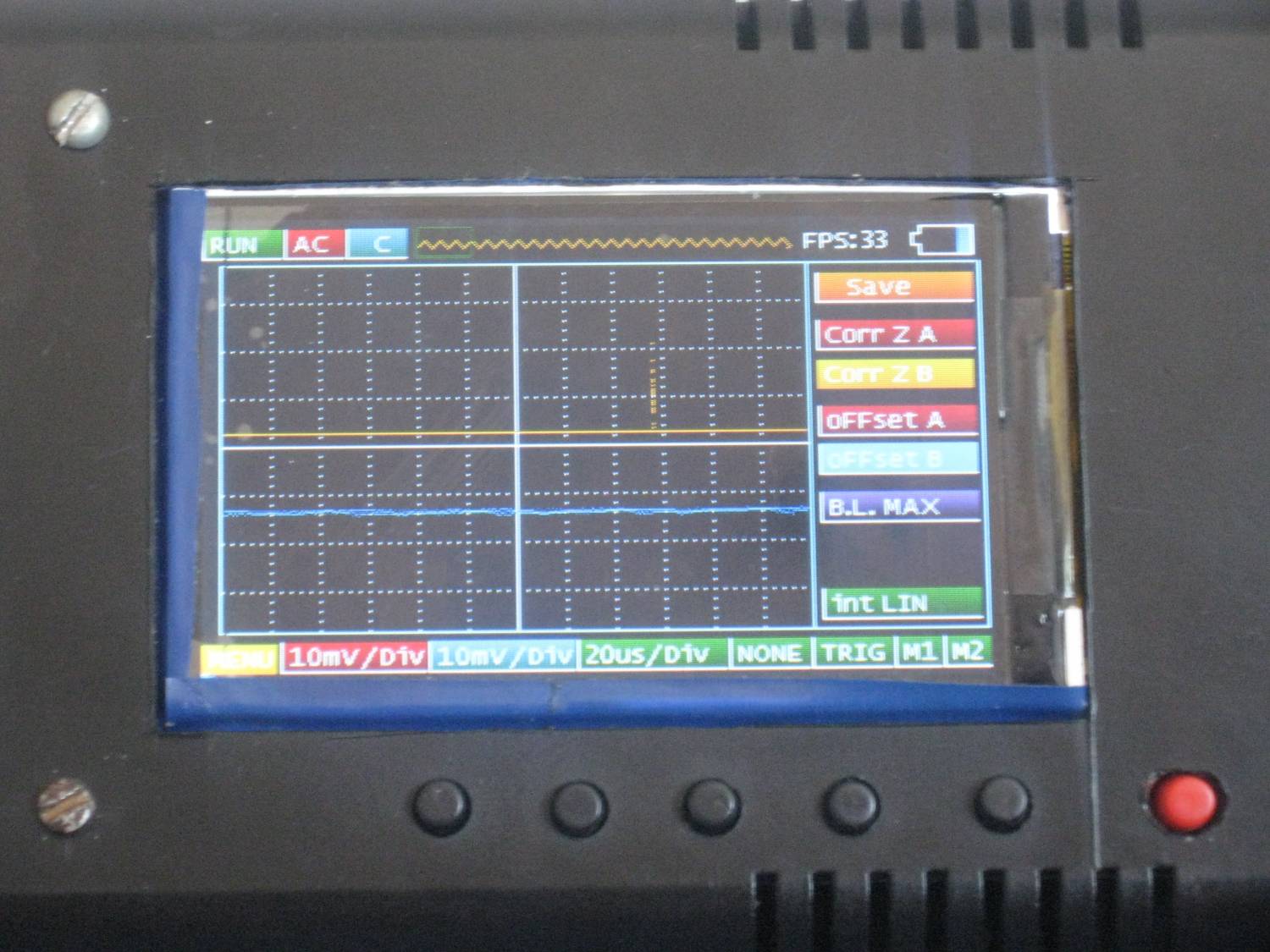

Лучи не исчезают, но выше желтого луча (на фотке) не отображаются (если сигнал будет выше по уровню -то можно увидеть как раз желтую линию как на фото), а маркеры -треугольнички слева отсутствуют (простите если они по другому называются). В прошивке от 23.05.12 автокоррекция лучей была на должном уровне и треугольнички тоже были -не было сохранения во флеш. Лучи "ушли" вниз после автокоррекции лучей и записью во флеш на новой прошивке. Я пробовал исправить ситуацию прошивкой от 23.05.12 и сделал автокоррекцию лучей, но лучи так и остались внизу. Лучи можно корректировать только в ручном режиме. Есть мысль очистить флеш -куда записываются настройки -но не знаю пока как ее очистить...
Лучи (вертикальные полосы) по всему эрану появляются, если сигнал зашкаливает. И если сигнал ниже по уровню и уходит за нижнюю границу, то он появляется в верхней половине экрана, и ещё (понял в чём дело) развертка по вертикали смещена вниз (как в телевизоре при неисправности кадровой развертки -верхняя половина внизу, а нижняя вверху)
Сообщение отредактировал Yurocka - Воскресенье, 17.06.2012, 12:21
Проблема решена: при включении осцилла нажал DOWN, всё в норме. Кстати, чтобы луч не отклонялся вверх относительно маркера (треугольничка) во время работы (изменяется напряжение батарей), надо бы С47 и С80 зашунтировать стабилитроном
У меня осталась АЦП, и некоторая мелочёвка. Кстати, процессор прошивается и перепрошивается всего за 2 минуты по USB, при наличии бесплатной утилиты и дров на USB Заказал весь набор -кроме платы и экрана на Элитане. Шло долго -где-то 6 недель (учитывая, что деньги переводились через Сбербанк 4 дня до них), -цена не самая дешёвая; вместо одной, детали могут идти парами (и по четыре, и по 6), ---НО зато всё и сразу!!! Плюс за пересылку взяли 200р. + 4% -вроде за упаковку. Облазил с десяток сайтов, но лучше не нашёл. Основной дефицит -это микросхемы из Силиконовска. Сразу полным списком их нигде нету, кроме Элитана. И то у них нет на складе (+3 +4 недели заказ оттуда). И по цене - если заказывать на нескольких точках даже дешевле -раньше всё-равно не соберёте и пересылка у всех денег стОит;- короче дешевле не выйдет (ну никак). Проект на Элитане могу выложить (если кому нужно -там взял ещё кое что на будущее)
спаял плату какие пришли детали,контроллер прошил,питающие напряжения в норме.не хватает жк sram ацп 4052 8065,перемычки не паял.не могу прошить altera до 68% доходит и пишет не удалось.на 7 64bit не смог драйвер lpt поставить.на 7 32bit lpt встал.я первый раз программирую altera ,что яделаю не так?
Добавлено (19.06.2012, 18:19) --------------------------------------------- забыл, автодетектем altera правильно определяется.
Кстати, чтобы луч не отклонялся вверх относительно маркера (треугольничка) во время работы (изменяется напряжение батарей), надо бы С47 и С80 зашунтировать стабилитроном
Не понял зачем их шунтировать стабилитроном, это интегрирующая RC цепь, в данном случае нужна как ФНЧ для фильтрации несущей ШИМ сигнала. Для того что бы не смещался луч при переключении просто сделайте авто калибровку. А при изменении напряжения аккумулятора не должно влиять, так как МК подключен после стабилизатора у которого достаточно стабильный выход и малая зависимость вых. напряжения от входного, в разумных пределах конечно.
Quote (Yurocka)
Основной дефицит -это микросхемы из Силиконовска.
Это какие имеются ввиду?
Quote (dina)
не могу прошить altera до 68% доходит и пишет не удалось.
Лучше соберите полностью плату и потом прошивайте, иначе возможны конфликты на шине данных ПЛИС-SRAM, или ПЛИС-МК. И не помешает проверить питание ПЛИС, может какие выводы не пропаялись. ---
Нет войне!
Сообщение отредактировал LeftRadio - Среда, 20.06.2012, 18:41
рассказываю,может кому полезно будет(чем проще программаторы тем громче в бубен надо колотить).сходил к другу у него старый пень с хр(я ему новый комп собрал этот он хотел выкинуть,я ему запретил унего дети маленькие пускай долбят).вообщем квартус версии 11 и 12 на нём не пошли,скачал 9 полностью ,поставил на всё ушло 2 часа.и чудо запрограммировалась.выводы сделаю позже как себе поставлю 3 -ю систему хр,2-е семерки 32и64 у меня стоят.от хр я отказался после того как на 7 у меня заработали профсоюзные программаторы для пик и авр.выделю место под хр благо его у меня дохрена 4 тб ,3диска. поставлю квартус и проверю на хр(комп себе весной собрал затачивал под 3д игры,машина мощная,мать специально брал с лпт и ком портами)заодно проверю миф,говорят у современных матерей напруги заниженые по лпт и ком портам.кстати на хр квартус встал с драйвером лпт сразу без шаманства.и ещё у меня на битбластере резисторы стоят 100 ом,подтягивающие 2.2ком(вроде как нафирменом альтеровском).прошивать всё равно ещё придется там и разберёмся,может резисторы поставлю 20-30 ом.а может и квартус 9 на семёрке пойдёт.я думаю с усб бластером проблем бы не было.Влад а у тебя случайно плат чистых нет под усббластер?вот такая сказка на ночь.
AD8065, AD8129, AD9288, CP2102, CY7C1041DV33, EPM570T144C5N, MAX889S, STM32F103RBT6 -этого набора (сразу всех микросхем) в наличии ни на одном сайте я не нашёл тогда (для верности сейчас заглянул на терру и тоже AD9288 не было). ...Не понял зачем их шунтировать стабилитроном...-при полном заряде батареи у меня положение лучей на определённой высоте, но в разряженом (более половины) состоянии батареи - лучи смещаются вверх (максимум на 1/3 клетки). Я предположил, что высота импульсов ШИМ увеличивается и, чтобы уменьшить эффект смещения лучей предложил поставить в тракт ШИМ стабилитроны, чтобы застабилизировать высоту импульсов. Был не прав; -высота импульсов ШИМ стабильна на разных уровнях заряда. Думаю проблема в АЦП.
Сообщение отредактировал Yurocka - Четверг, 21.06.2012, 21:10
На самом деле если бы амплитуда ШИМ уменьшалась вместе с уменьшением аналогового питания было бы неплохо , так как у АЦП "ноль" это 0.3*VA, и если аналоговое питание нестабильно, то ноль соответственно смещается, я правда у себя смещения от разряда аккумулятора не замечал, проверю более детально. ---
Привет Ильдар, это хорошо значит я правильно полагал что стабильности вых. напряжения аналогового стаб. "хватит" что бы не было заметного смещения от разряда аккумулятора.
Yurocka а у Вас какие стаб. установлены в осцилле? ---
Уважаемые Форумчане, уже около 1,5 лет я слежу за проектом и радуюсь за общий успех!
Наконец решился собрать и себе, попутно коллега тоже хочет.
Как в Украине , Киеве лучше всего найти детали для сборки, желательно поменьше мест , за рекордом цены гнаться не обязательно.
Может стоит открыть тему, где можно будет обсуждать способы покупки деталей, микросхем? В шапке можно на каждую деталь наилучший опыт по покупке описывать. Там же можно формировать колхозы по совместной покупке.
Перечитав излюбленные главы форума, сложилось впечатление, что в билз оф матириал не совсем верно или понятно указанны корпуса микросхем.
Сообщение отредактировал vas_br - Понедельник, 25.06.2012, 23:09
Уважаемые Форумчане, уже около 1,5 лет я слежу за проектом и радуюсь за общий успех!
Спасибо, правда работы по прошивке еще достаточно, а времени все не хватает
Quote (vas_br)
Может стоит открыть тему, где можно будет обсуждать способы покупки деталей, микросхем? В шапке можно на каждую деталь наилучший опыт по покупке описывать. Там же можно формировать колхозы по совместной покупке.
Без проблем, откройте, но, как уже ответил volk0203, в Киеве действительно проблем с этим не должно быть.
Quote (vas_br)
Перечитав излюбленные главы форума, сложилось впечатление, что в билз оф матириал не совсем верно или понятно указанны корпуса микросхем.
Ой чтото я так задолбался плату ждать... У меня уже и деталюхи все на руках кроме части пассива... А руки то чешутся уже... Спаять бы надобно. Ой извините, наврал... Ещё стабы 1710 ко мне не пришли и они блин тоже с Украины. А я лампы соберу, молоточком все побью. LED&LCD рулят. Мой ящик: andrey66k@gmail.com
Сообщение отредактировал atmicandr - Вторник, 26.06.2012, 22:33
Вчера сидел и паял... Впаял все микросхемы кроме CP2102. Я задолбался её припаивать... У меня Влад такой вопрос: Узел собранный на ней для какой цели? только чтобы прошить контроллер или ещё для чего? Это я к тому что после вчерашних неудачных попыток припаивания этого грёбаного QFN я принял решение оставить место вокруг этой микросхемы пустым, а всё остальное впаять. А я лампы соберу, молоточком все побью. LED&LCD рулят. Мой ящик: andrey66k@gmail.com
