Последняя редакция схем/плат версии 2.0 - NS_V2_0_rev3_7
Прошивка для 2.0 - NS_V2_0_rev1_7E_Firmware Вкл./Отк. каналов А/В происходит по нажатию соотв. кнопок когда ни одно меню не выбрано, при выборе меню Sync эти кнопки перекл. источник синхронизации.
Для конфигурации DS1085 прошить соответствующей прошивкой МК, передернуть питание, подождать некоторое время пока на экране ЖК не выведется надпись об успешном завершении и выключить осцилл. Адрес DS1085 устанавливается равным 0x59 (89 по десятичной системе).
Данная прошивка просто делает автоматом то что можно сделать вручную из программы на ПК и если настраивать вручную из программы то она не нужна.
Внимание! При конфигурации к I2C не должно быть подключено ничего кроме DS1085.
Схема ревизия 3.2 - NS_3.0_rev_3.2.pdf Схема соединения ЖК с 16-ти битной шиной(только для ревизий ниже 3.2, в 3.2 HC573 уже есть на основной плате) - NS_3.0_HC573.pdf BOM(список компонентов) - BOM_NS3_rev3_2.htm
//---------------------------------------------------------------------------------------------------------- Прошивальщик МК (автор Ильдар) - NSFlashLoader2. Утилита для перепрошивки СР2102 VID/PID под NeilScope3 (автор Ильдар) - NSCP2102Utilite2.rar. Использование данных VID/PID для перепрошивки СР2102 под другие устройства категорически запрещено, они были получены по запросу у Silicon Laboratories Inc. и предназначены для использования только с NeilScope3 или другими версиями NeilScope.
Утилита для теста осциллографа - ns_test_util. Для запуска нужно скачать и установить Python 3.4 и PyQt5, при установке добавляем переменные окружения. Распаковать архив куда нибудь и набрать из этой папки в консоли - "python main.py"
Для последующих обновлений просто запускаем NSFlashLoader, и обновляемся. Джампер при этом трогать уже не нужно.
//---------------------------------------------------------------------------------------------------------- . . . Важные замечания по сборке
На плате не указана перемычка с 10-го вывода(INTRL) 74НС4052(U15) на вывод SWDIO МК, можно и просто подпаять пока на +3.3В в любое удобное переходное отверстие.
Да, возможность есть, но только цифру, сейчас я закончу редизайн граф. библиотеки и будет свободное время этим заняться.
Спасибо. Влад, еще нашел у себя небольшой "косяк", в канале А (канал Б нормально работает), при включении 10mv/div луч уходит в низ (но не в самый, от почти на одно деление клетки), также напряжение на RC-цепочки падает с 1.1 В до 0.09 В, и луч уже не реагирует ни на какие действия, вроде смотрел соплей нету, хотя я уверен что все таки проблема в замыкании, вопрос в какую сторону смотреть? Спасибо.
ЭТОТ ещё лучше меряет. Можно впаять временно короткие проводки, к которым по очереди припаивать имеющиеся подстроечники, пытаясь скомпенсировать входной делитель. Потом запаять на постой те, которые подойдут.
Но четырехпроводная схема лучше, так что RLC-2 от GO лучше будет. Только сильно чувствительный к наводкам. Кому надо RLC-2 есть пара готовых комплектов, без щупов и некалиброванные. Завтра выложу фотки в курилке, чтоб здесь не флудить.
Сообщение отредактировал specialist2 - Четверг, 04.10.2012, 01:09
подскажите ,можно ли прошить stm32 бес акамулятора?у меня при нажатии кнопки оn загорается светодиод ,на выходе маx1555 -4,2v после нажатия кнопки падает до 1,5вольта ,adp1710 около 1,5вольт -ето так и должно быть или чтото садит питание?хватит ли питания юсб для прошивки или нужно дополнительное питание?
Сообщение отредактировал jeny - Воскресенье, 28.10.2012, 20:40
на выходе маx1555 -4,2v после нажатия кнопки падает до 1,5вольта ,adp1710 около 1,5вольт -ето так и должно быть или чтото садит питание?
Гдето сопли есть... Я для наладки свою плату Ильдару отправлял... Он у меня прилично косяков нашёл... А сопли стопудово ищи в цифровой части! Кстати чем паяешь? Я после того как столько косяков навытворял ушёл на жидкий флюс. Я не ремонтник, я только учусь...
Нет, "сопли" тут не причем, без аккумулятора ток потребления ограничивает МАХ1555, так как у нее на выходе(на входе питания осцилла) напряжение меньше критического для разряженного аккумулятора, то она не дает тока в осцилл больше чем предзарядный. Этот недостаток есть в следствии простоты и дешевизны зарядных и питающих цепей осциллографа, можно конечно сделать по другому, но это было бы дороже и сложней. ---

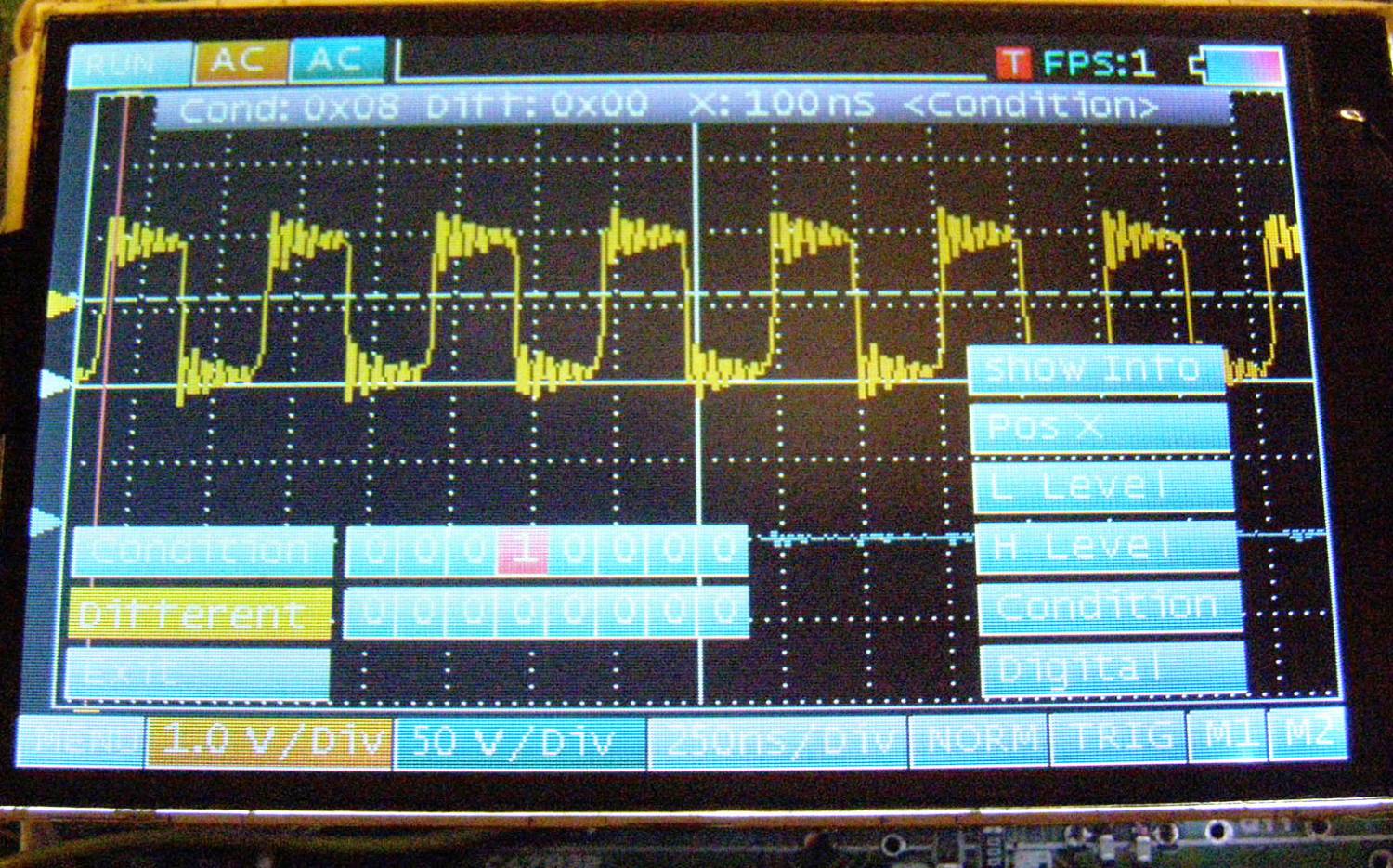

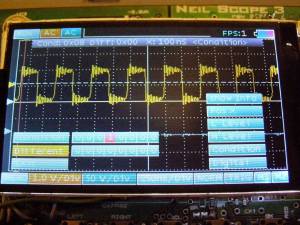

Готовлю обновление прошивки, еще немного оптимизировал скорость вывода в режиме линейной интерполяции и в режиме макс./мин., доработал "цифровую" синхронизацию в режиме осциллографа, лог. анализатор, переработал меню. Возможно появится интерлив для аналоговых каналов, еще не дотестировал. Вместе с прошивкой пришлось перерабатывать и граф. библиотеку, появились объекты - кнопка и сетка, возможность установки до 5-ти объектов(каждый объект - произвольная прямоугольная область) отсечения по алгоритму Коэна-Сезерленда, объекты могут быть с внутренним отсечением или внешним, добавил сглаживание линий, но только при черно-белом изображении, поэтому в осцилле пока е используется(если кто поможет с быстрыми алгоритмами сглаживания линий для цветных изображений буду весьма признателен). В общем вот пару фото, прошивка еще полна глюков поэтому пока не выкладываю.
Спасибо А софт делается, им занимается Ильдар, достаточно быстро продвигается, но в последнее время он несколько загружен работой и с софтом притормозилось. ---
А для версия 3, никуда не смотрил даньйе об входное сопротивление и капацитет. Можно скажите их?
Параметры как у стандартного осциллографического входа 1МОм/30пФ, судя по входному делителю. Во всяком случае стандартный щуп от осциллографа компенсируется без проблем...
Спасибо, труда действительно много вложили, а до "успеха" еще нужно немного вложить
Quote (atmicandr)
Я думал наш ктото балуется..
Привет Андрей, я тоже не сразу сообразил
Quote (volk0203)
Параметры как у стандартного осциллографического входа 1МОм/30пФ
Входная емкость чуть пониже, где то около 25пФ.
Пока порадовать нечем, работаю над прошивкой, модуль за модулем прогоняю, времени к сожалению как всегда мало свободного, но сделал нормально уже, улучшил защиту от чтения некорректно записанных данных в EEPROM и возможность полностью ее стереть из меню, когда включена синхронизация от ЛА добавил возможность показа на экране канала ЛА от которого синхронизируется осцилл, ну и другого по мелочи, а вот интерлив обкатать так руки пока и не дошли ---
Уровень русского язьйка у меня не лучший, извините. Но я стал уже ваш фен и хочу конечно сделать етого осцилографа для домашней лабораторией. У меня есть полной проект из китайского форума (схема и сорс, плата нет) для Hantek 5102B (2х200MHz с кряк до 2x400MHz, совместим с DSO5202B. Если вам интересно: http://www.eevblog.com/forum....sg56754 - schem (Hantek_Tekway_DSO_v1.03.pdf) http://www.dreisiebner.at/dso-usb-tool/index.htm - software (DSO-USB-Tool für das Voltcraft DSO-3062C (Hantek/Tekway DSO))
Кроме того, я писаю с Стефана Салевского http://www.ssalewski.de/ у которой находится незавершенной проект (2х100МГц аналоговьйх + 8 цифровьйх входов, 12 бит, 200Msps, уровень шумов очень малой). Правда, он сделал очень классная входящая часть и вообще хардуер, но проект не завершенной. Он искает програмист на VHDL, которой будет помочь ему в установки ПЛИС-а, также нуждается от помочь про софтуера для PC. И сказал мне - если народ проявляет интерес, может завершить своего проекта с помощи програмиста...
Ребята, вопрось: напишите пожалуйста более подробно об LCD екранов, которьйе похожие для вашего проекта. Хочу обсудим спецификации, аналоги... Bulgaria
Сообщение отредактировал altium - Воскресенье, 11.11.2012, 17:39
Привет всем еще раз , KeilARM ушел в мусорку, проект полностью перевел на GCC, а то не хорошо для открытого проекта использовать не совсем "честно добытое" ПО Был приятно удивлен повышением скорости работы процентов на 10, ну да это не так важно, граф. библиотеку тоже естественно перевел на GCC, как доделаю прошивку осциллографа пообновляю все в статьях. Расширил также "вверхний" предел развертки до 25нс/дел., интерполяция линейная, а "нижний" предел развертки до 1сек/дел., можно и больше если нужно.
Quote (altium)
У меня есть полной проект из китайского форума (схема и сорс, плата нет) для Hantek 5102B, совместим с DSO5202B.
Спасибо, интересно, почитаю
Quote (altium)
Я тоже писаю с Стефана Салевского www.ssalеwski.de
Да, видел этот проект уже давно, отлично продуман и грамотно реализован, но дороговат по комплектующим к сожалению, у меня то же есть 10бит и 12бит высокоскоростные АЦП, но в NS3 поставил 8бит AD9288BSTZ-80 в первую очередь из-за цены, да и получить 12бит на двухслойке, при данных размерах было бы очень не просто. ---
Нет войне!
Сообщение отредактировал LeftRadio - Суббота, 10.11.2012, 08:28
А я хочу сделать плата для вашего проекта с Топор, которой совместим с платьй от Altium Designer через импорта PCAD ASCII.
Наверно знаете об етот замечательной софтуер с гибкими трасами. Еще с первой раз, в которой я встретил етого софтуера, я сразу понял его предимства. С гибкими трасами я получил найлучший результат в моих вьйсокочастотньйх проектов, конечно есть и режим для зигзагообразное вьйравнивание одинаковьйх типов трасов. Получилось так, чтоб за несколько годов общания с Еремекс и тестирование Топора, я стал их официальной партнер для Болгария. Сейчас они делают и схематический редактор, которой вместе с Топора будет часть от комплесная среда проектирования Delta Design. Такая среда я ждал от много летом. К сожалением, она еще в етап разработки.
Не ответили мне об LCD екранов - какие подходят? Искаем тех, которьйе не дорогие и можно покупаем от ebay например. И что думаете об возможность для совместний проект с Стефана Салевского? Он сказал, чтоб будет стартировать новой проект с более современньйх ИС, но он нуждается помощи програмистов для доработки компютерного софтуера... А можно и изпользование LCD. Bulgaria
Сообщение отредактировал altium - Воскресенье, 11.11.2012, 18:13
Топор знаем , но мне привычней и быстрее пользоваться тем чем пользуюсь, спасибо за информацию По дисплеям тут уже много было ссылок, поиском находятся нормально, вот еще раз:
Что касается участия в проекте Стефана, то я сейчас к сожалению никак не могу, нужно доделать этот проект и еще пару незавершенных задумок которые хотелось бы воплотить, если в будущем Ваше предложение не потеряет актуальности с удовольствием поучаствую в меру своих возможностей. ---
Но опция "Touch panel" задолжителная ли для етот проект или все управление делается от кнопок на корпусе осциллографа? Я думаю, что найлучшее, если все кнопки находится на корпусе, тогда панел будет изпользоватся с максимальньйм разрешением (большая картина). Например посмотрите такая вещь: http://mosaic.cnfolio.com/uploads....pes.jpg Bulgaria
Сообщение отредактировал altium - Среда, 14.11.2012, 17:40
Не за что Да, LCD нужен 240х400 с контроллером HX8352, Touch panel не используется, у меня Touch panel нет и отдельно ее купить тоже не нашел, поэтому сейчас Touch panel в осциллографе не используется, все управление от кнопок. Те LCD что Вы привели по 8-9 euro с другими контроллерами и с разрешением 320х240, они не подходят. Без меню все равно не обойтись, а кнопок мало, да и все равно нужно ведь как то сообщать пользователю в каком состоянии тот или иной параметр осциллографа(триггер, развертка и т.д.), так что расширить область осциллограмм на экране особо не получится. ---
Доброе время суток! Собрал етот осцилл - проект СУПЕР! Но ,не ожидал,что дисплей - самая дефицитная деталь. Короче - HELP!! Куда не обращался - везде облом. Где используется данный дисплей (телефоны,фоторамки....итд)? Заранее благодарен!
. Тут наверное проблема в чем то другом.
Можно впаять временно короткие проводки, к которым по очереди припаивать имеющиеся подстроечники, пытаясь скомпенсировать входной делитель. Потом запаять на постой те, которые подойдут.
Собирал такой в 2005, когда он был еще FCL meter.
