Последняя редакция схем/плат версии 2.0 - NS_V2_0_rev3_7
Прошивка для 2.0 - NS_V2_0_rev1_7E_Firmware Вкл./Отк. каналов А/В происходит по нажатию соотв. кнопок когда ни одно меню не выбрано, при выборе меню Sync эти кнопки перекл. источник синхронизации.
Для конфигурации DS1085 прошить соответствующей прошивкой МК, передернуть питание, подождать некоторое время пока на экране ЖК не выведется надпись об успешном завершении и выключить осцилл. Адрес DS1085 устанавливается равным 0x59 (89 по десятичной системе).
Данная прошивка просто делает автоматом то что можно сделать вручную из программы на ПК и если настраивать вручную из программы то она не нужна.
Внимание! При конфигурации к I2C не должно быть подключено ничего кроме DS1085.
Схема ревизия 3.2 - NS_3.0_rev_3.2.pdf Схема соединения ЖК с 16-ти битной шиной(только для ревизий ниже 3.2, в 3.2 HC573 уже есть на основной плате) - NS_3.0_HC573.pdf BOM(список компонентов) - BOM_NS3_rev3_2.htm
//---------------------------------------------------------------------------------------------------------- Прошивальщик МК (автор Ильдар) - NSFlashLoader2. Утилита для перепрошивки СР2102 VID/PID под NeilScope3 (автор Ильдар) - NSCP2102Utilite2.rar. Использование данных VID/PID для перепрошивки СР2102 под другие устройства категорически запрещено, они были получены по запросу у Silicon Laboratories Inc. и предназначены для использования только с NeilScope3 или другими версиями NeilScope.
Утилита для теста осциллографа - ns_test_util. Для запуска нужно скачать и установить Python 3.4 и PyQt5, при установке добавляем переменные окружения. Распаковать архив куда нибудь и набрать из этой папки в консоли - "python main.py"
Для последующих обновлений просто запускаем NSFlashLoader, и обновляемся. Джампер при этом трогать уже не нужно.
//---------------------------------------------------------------------------------------------------------- . . . Важные замечания по сборке
На плате не указана перемычка с 10-го вывода(INTRL) 74НС4052(U15) на вывод SWDIO МК, можно и просто подпаять пока на +3.3В в любое удобное переходное отверстие.
у меня небыло возможности просто посмотреть на высоких частотах различия в отображении синусоиды, прямоугольника и треугольника, я на материнке на кварцах мерял ,а там показало сплошную непонятную ломану треугольную . а вот когда тутже залил старую и померял тамже -тут и увидел разницу по амплитуде .( хотя на 27МГц на куварце тоже почти теугольный сигнал с округлённиями на вершинах ,идеальной синусоиды нет конечно )
Сообщение отредактировал vladimers - Пятница, 25.10.2013, 18:44
Конечно нет, прошивка не могла повлиять на АЧХ аналоговой части.
Цитатаvolk0203 ()
но заметил, что на высоких частотах нет различия в отображении синусоиды, прямоугольника и треугольника, всё отображается как непонятная, ломанная синусоида
У прибора 100Msps, но это не значит что он покажет 100МГц меандр, а обозначает только количество семплов за секунду. Это также обозначает также что если наблюдать частоту 20МГц, то на один период сигнала придется 5 точек, думаю понятно почему по 5-ти точкам не получается "красивого" меандра. Также нужно учесть что полоса в 20МГц не обозначает что можно наблюдать 20МГц меандр, так как у него будет спектр гармоник превышающий частоту Найквиста (50МГц) и осциллограф имеет полное право показывать ерунду, то есть это грубая ошибка а не недостатки прибора, вот посмотрите. Кстати все эти вопросы тут уже обсуждались. ---
Полоса пропускания 20МГц зависит в большей степени от аналоговой части? Есть ли смысл увеличивать частоту дискретизации до 200МГц, использовав для каждого канала, допустим, по отдельной AD9288 с соединёнными входами?
Сообщение отредактировал srg320 - Суббота, 26.10.2013, 15:29
то что на 20-30МГц это понятно идеального меантдра небудет (даже видео попадались китайских осцылов ,и уже начиная с 4-5МГц у многих идет пила ,ато и ломаная ) поэтому здесь на 25-27МГц можно сказать сигнал идеал по сравнению с китайцами некоторыми,и учитывая качество щупов ширпотреба китайского. но именно с новой прошивкой начало сильно тормозить и виснуть вплоть до отключения иногда на больших частотах ,и форма сигнала сильно ухудшилась . ведь перепрошив на старенькую проверенную -и все нормализовалось ,причём размах сигнала увеличился . (даже если зделать стирание епромм осцыл выключается ,и как тока воткнёш в больше 1МГц -он начинает тормозить ,поначалу показалось что входной сигнал какбы збивает работу , но на старой то нет такого ,как будто проц начал невытягивать обработку сигнала )железо то непоменялось ,оно позволяло на старой работать нормально.
volk0203, vladimers, понятно посмотрю что может быть.
Цитатаsrg320 ()
Полоса пропускания 20МГц зависит в большей степени от аналоговой части?
Полоса пропускания как характеристика относится только к аналоговой части, поэтому да.
Цитатаsrg320 ()
Есть ли смысл увеличивать частоту дискретизации до 200МГц
Есть конечно, делают же осциллографы с 1ГГц дискретизацией и выше . Только это потребует не только двух AD9288 в интерлив режиме каждая, не забываем про ПЛИС и память. ---
Полоса пропускания как характеристика относится только к аналоговой части, поэтому да.
Я имею в виду если увеличить частоту дискретизации в 2 раза, то можно измерять сигналы с в 2 раза большей частотой, но справится ли с этими частотами конкретно данная аналоговая часть?
ЦитатаLeftRadio ()
Только это потребует не только двух AD9288 в интерлив режиме каждая, не забываем про ПЛИС и память.
А по поводу ПЛИС - частота ж так и будет 100МГц но захват 16 бит, а память - внутри ПЛИС, если не делать ЛА, то по 2Кб на канал думаю хватит.
Сообщение отредактировал srg320 - Суббота, 26.10.2013, 22:56
Прибор стал немного "тормознутей" с последней прошивкой...
Проверил и так и сяк, "тормознутей" это как, можно конкретней? Подавал 8МГц и 16МГц, ни тормозов, ни завала амплитуды нет, сегодня проверю еще на 20-24МГц. ---
Привет всем! serg, Серёга, укажи точное исполнение корпуса микросхемы памяти для своего варианта плат! Я просто сейчас подбор компонентов веду Я не ремонтник, я только учусь...
подвисание невсегда,например при включении вроде все нормально по меню и настройкам -но именно как ток сигнал подал какой -тогда и виснет . если до 100кГц то вроде как все чётко -а если в раёне 1МГц примерно и выше -вот тогда и начинает тормозить . (попробую фото зделать на старой прошивке и потом ещораз перешить новой ,возможно старым способом ,без прошивальщика ,фотоаппарат нажаль отдал навремя )
.я щас залил стареньку. ,в которой ещо цвета мкнопок и фона менял -с ней работает отлично . (тоесть от железа независит некак ). но её по старинке надо шить ,через STMicroelectronics flash loader - с заводскими VID/PID . возможно изза загрущика проблема - Bootloader (загрузчик) ,в него былоб неплохо вписать если возможно сразу очистку епром при прошиве новой ,чтоб после прошивки неоставались хвосты настроек .
если до 100кГц то вроде как все чётко -а если в раёне 1МГц примерно и выше -вот тогда и начинает тормозить .
Ну вот нет такого у меня подавал какие угодно частоты, пофиг, ничего не тормозит, пробовал стирать полностью МК и запускал без бутлоадера, разницы нет абсолютно.
serg, посылку твою я получил- всё в сохранности. Ты гдето выкладывал уже карту перемычек для своего варианта платы? Если да, то ткни носом! Выкладывай фото своего девайса в сборе... офф- я обалдел от такой скорости доставки из Львова ко мне - я просто не ожидал что почта может так быстро работать В общем надо шпротеусовский файл с указанием перемычек, которые надо припаивать, и которые уже выполнены в слоях платы. Далее- особо интересно соединение в цепи реле с контактной площадкой для перемычки, а именно наличие возможных соединений в промежуточных слоях платы... Касается это контактов RL_B0, RL_B1, RL_A0, RL_A1. Дело вот в чём- на схеме указано реле G6KU, у которого в исходном состоянии группы контактов разомкнуты, а в моих IM41, они замкнуты, дк вот замена возможна если мне поменять полярность катушек реле. Я не ремонтник, я только учусь...
Сообщение отредактировал atmicandr - Четверг, 31.10.2013, 09:17
Тебе прийдется розсверливать переходные отверстия. Чтобы прикрутить реле IM41.
Однако это дешевле, чем покупать реле. Ничего не придётся рассверливать, укоротить выводы в 2 раза и впаять на площадки... Можно даж согнуть контакты под реле.
Добавлено (31.10.2013, 13:14) --------------------------------------------- DSCF2565, посмотрев на эту фотку, можно подумать что всего 3 перемычки... Это так или я заблуждаюсь? А если я не заблуждаюсь... То чож ты Серёга не почистил лишнюю шелкографию на плате?
Добавлено (31.10.2013, 13:20) --------------------------------------------- Вот я никак понять не могу... Вы входные разъёмы, выводы для подключения бластера и электролиты слепили со стороны дисплея... А как вы размещаться в корпусе то собираетесь? Чтоб разместиться в корпусе, надо тогда дисплей поднимать над платой миллиметров на 12... А зачем? Я не ремонтник, я только учусь...
Сообщение отредактировал atmicandr - Четверг, 31.10.2013, 13:21
Можно и укоротить. Но это как уже ты захочешь. Да все правильно 3 перемычки. А шелкография что так мешает? Может еще и пригодиться. Разместил все с одной стороны чтобы снизу огромный аккум поместился. Пришлось кварц и бузер паять не з той стороны. Смотри фотки
Эти кнопки пока. Потом я буду делать клав. модуль который будет справа дисплея. Он будет к верхней крышке корпуса крепиться. Стойки просто подпирают дисплей.
Потом я буду делать клав. модуль который будет справа дисплея.
Ооооо! Да ты маньяк! Ну тады и я поизвращаюсь- разъёмы с обратной стороны вместе с контактами для программаторов. СР2102 я покупать и впаивать не буду, а применю готовый модуль, купленный на ебее. Всё суну в корпус Z44 Я не ремонтник, я только учусь...
попробывал ещо раз перешить . с уровнем наверно я ошибся ,вроде такойже . но вот прорисовка сигнала другая . до1-2 МГц также ,нормально,а вот выше частота начиная уже с 4МГц -начинает какбы 3-4 луча прорисовывать. (фотоапарат нажаль некак нехотит с близи снимать) но меню тормозит через раз,кнопку вправо-сместилась,ещо раз вправа а кнопка влево может сместиться а потом вправо пошла покругу . кнопку вверх -а может вместо этого меню сместить . и начинает подморгивание экрана немного -потом попускает . выключил-включил - вроде нормально -прогнал по меню - начинает опять тормозить. выкл/вкл- нормальзовалось . и далее вроде нормально начинает работать -до непонятного времени -пока неперемещаеш меню по кругу вроде ( при перемещении через верхнии кнопки -отключеат в OFF каналы ) и бывает включил - а каналы выключены оба , перезапустил- включены уже . и непоймеш когда начинает тормозить -бывает сразу при включении а бывает через некоторое время . иногда при включении -первый канал луча вообще нет (как неоткоректирован,гдето в самом верху он )после перезапуска нормалезуется. также пропадает маркер канала при перемещении по меню. и при стирании епром-отключается осцыл . почемуто никак нехотит эта прошивка дружить у меня с железом (причем повторные перепрошивки нечего неменяют )
ещо ,новаую прошивку -по старинке незя шить? через STMicroelectronics flash loader (у меня осцыл так и невключился если таким образом прошиваю. ) только с новым прошивальщиком.

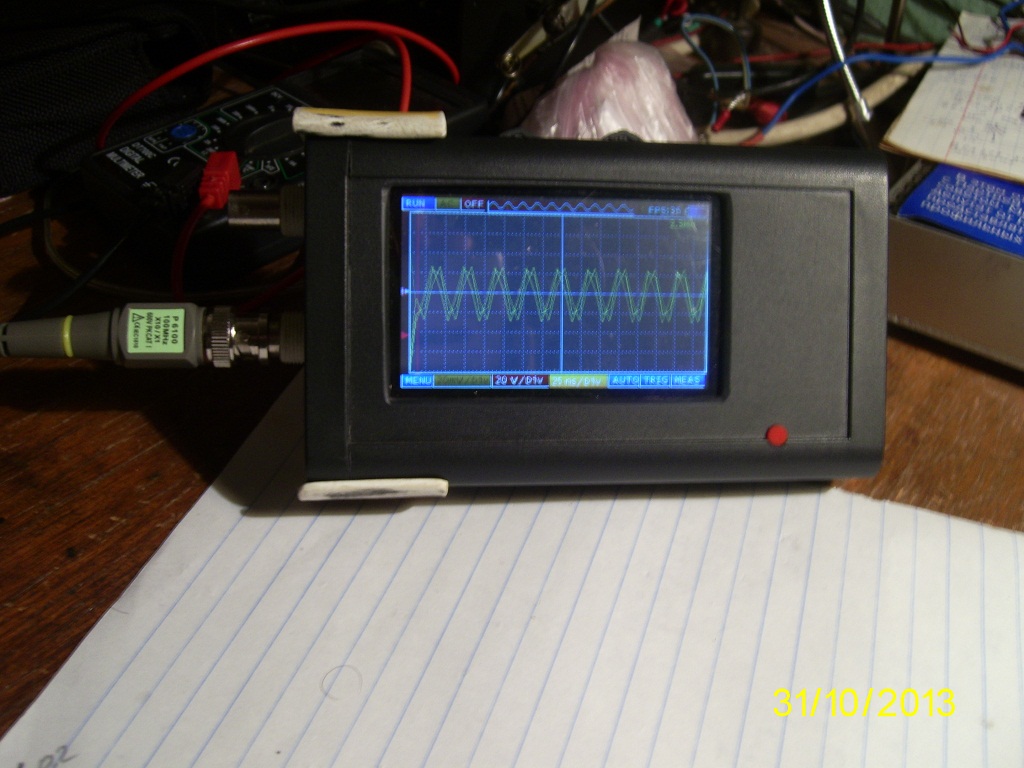

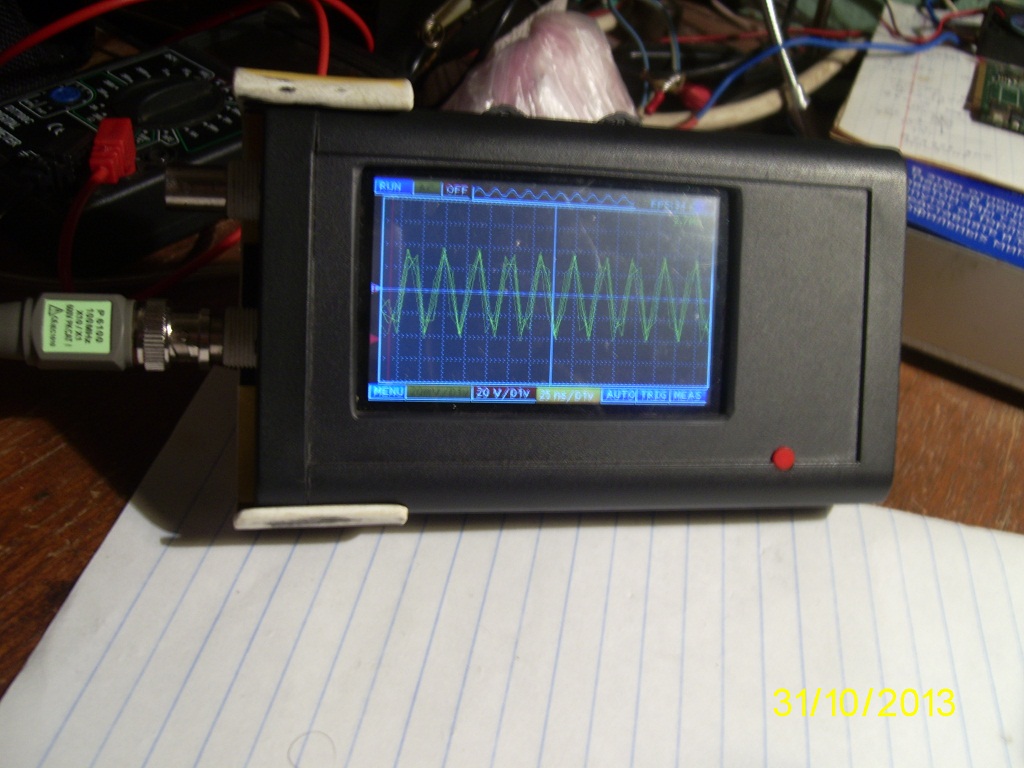

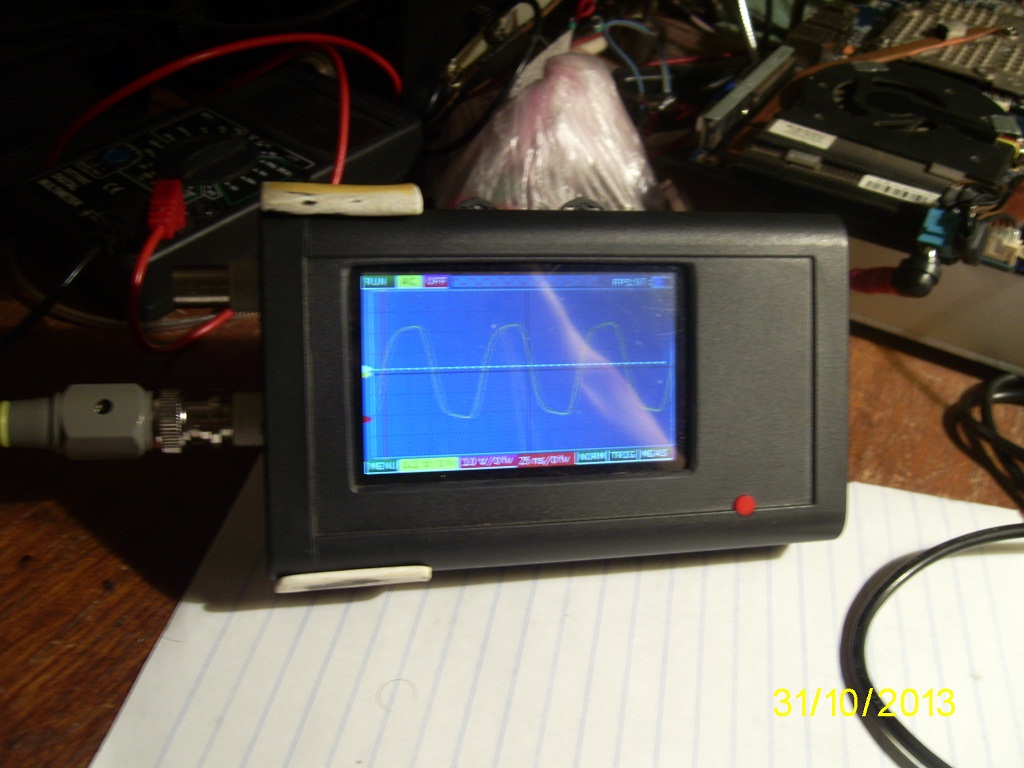

serg -а корпусочек заводской ? можно фото? или он только под ваши платы? (фото один и тотже источник-8МГц , 25МГц и 27МГц ,на старой кординатная сетка чёрная.на новой белая , )
иногда при включении -первый канал луча вообще нет (как неоткоректирован,гдето в самом верху он )после перезапуска нормалезуется. также пропадает маркер канала при перемещении по меню.
Привет всем! Сергей, есть две ревизии схемы- 2.8 от Влада и из твоего архива 2.9. Назови отличия! Какой программой открывать файл платы? У кого есть в наличии лишняя память в корпусе тсоп44? Я не ремонтник, я только учусь...
О! Хотите поржать? Есть у кого 74нс4052 в соике, вместе с памятью конечно.
Добавлено (03.11.2013, 13:44) --------------------------------------------- Сергей, позиционные обозначения твоей платы и платы Влада совпадают? Если да, то и номиналы теже?
Привет! У меня была память где-то, перепутал тип корпуса в своё время...
Привет! Ну, и? Нашёл? Я заинтересован. Но можно вместе с ней ещо и 74НС4052 в соике?
serg, Сергей, привет! Серёга, огласи плиз номиналы резисторов в цепи контроллера зарядки! На фотке у тебя там какаято сборка из двух резисторов... Я не ремонтник, я только учусь...
. Только это потребует не только двух AD9288 в интерлив режиме каждая, не забываем про ПЛИС и память.
Думаю соберу все до конца недели через три. Сейчас нету времени
