Последняя редакция схем/плат версии 2.0 - NS_V2_0_rev3_7
Прошивка для 2.0 - NS_V2_0_rev1_7E_Firmware Вкл./Отк. каналов А/В происходит по нажатию соотв. кнопок когда ни одно меню не выбрано, при выборе меню Sync эти кнопки перекл. источник синхронизации.
Для конфигурации DS1085 прошить соответствующей прошивкой МК, передернуть питание, подождать некоторое время пока на экране ЖК не выведется надпись об успешном завершении и выключить осцилл. Адрес DS1085 устанавливается равным 0x59 (89 по десятичной системе).
Данная прошивка просто делает автоматом то что можно сделать вручную из программы на ПК и если настраивать вручную из программы то она не нужна.
Внимание! При конфигурации к I2C не должно быть подключено ничего кроме DS1085.
Схема ревизия 3.2 - NS_3.0_rev_3.2.pdf Схема соединения ЖК с 16-ти битной шиной(только для ревизий ниже 3.2, в 3.2 HC573 уже есть на основной плате) - NS_3.0_HC573.pdf BOM(список компонентов) - BOM_NS3_rev3_2.htm
//---------------------------------------------------------------------------------------------------------- Прошивальщик МК (автор Ильдар) - NSFlashLoader2. Утилита для перепрошивки СР2102 VID/PID под NeilScope3 (автор Ильдар) - NSCP2102Utilite2.rar. Использование данных VID/PID для перепрошивки СР2102 под другие устройства категорически запрещено, они были получены по запросу у Silicon Laboratories Inc. и предназначены для использования только с NeilScope3 или другими версиями NeilScope.
Утилита для теста осциллографа - ns_test_util. Для запуска нужно скачать и установить Python 3.4 и PyQt5, при установке добавляем переменные окружения. Распаковать архив куда нибудь и набрать из этой папки в консоли - "python main.py"
Для последующих обновлений просто запускаем NSFlashLoader, и обновляемся. Джампер при этом трогать уже не нужно.
//---------------------------------------------------------------------------------------------------------- . . . Важные замечания по сборке
На плате не указана перемычка с 10-го вывода(INTRL) 74НС4052(U15) на вывод SWDIO МК, можно и просто подпаять пока на +3.3В в любое удобное переходное отверстие.
Заказать то можно но найти тяжело. На прошлой неделе заказывали два дисплея так на Aliexpres ни один из шести торговцев не подтвердил поддержку 8бит. Так что это уж как повезёт. Похоже что их уже не производят с восьми битными шинами или вообще не производят . Я интересуюсь будущим потому, что собираюсь провести там всю свою остальную жизнь.
Заказать то можно но найти тяжело. На прошлой неделе заказывали два дисплея так на Aliexpres ни один из шести торговцев не подтвердил поддержку 8бит. Так что это уж как повезёт. Похоже что их уже не производят с восьми битными шинами или вообще не производят .
Нужно всегда с продом разговаривать. Уточнять характеристики, требовать детальные фотки!
мужики всем привет. я как раз таки искал 8bit' ный и по ссылочке, данной kt_315 набрел сюда. пообщался с продавцом и вот что он ответил: "Hello, The LCD has 8bit and 16bit, if you need 8bit, i will send 8bit to you Any question, please contact to me
Best Ada skype: gz.jr.trading" что в переводе (авто): "Здравствуйте, ЖК-дисплей имеет 8bit и 16bit, если вам нужно 8bit, я пошлю 8bit вам Любой вопрос, пожалуйста, свяжитесь с меня "
Всем добрый день, в армию я не ушел , просто были срочные дела и в добавок немного приболел, про осцилл и прошивку не забыл , обновлю как только смогу.
dniknik, "Детский сад" начинается с номером накладной который Вы поленились мне сообщить, не зная же номера я не могу даже банально позвонить узнать пришло или нет, а ждать неизвестно сколько пока прийдет смс я не мог, уж извините, но это нужно Вам а не мне, тем более что я согласился потратить свое время и помочь Вам, и не собирался за это что либо просить. Кстати смс от Новой Почты так и не пришла вообще. ---
Нет войне!
Сообщение отредактировал LeftRadio - Понедельник, 14.04.2014, 09:25
Владислав, добрый день! С выздоровлением. Я прошу прощения, если обидел Вас. Ну да, я понадеялся на Новую почту, они мне прислали СМС, что с Вами нет связи. Да и я все время Вам звонил, ответ был один "Абонент не доступен". Прошло шесть дней и посылку пришлось отозвать обратно, потому как потом каждый день, за хранение 10 гр. Ну да ладно, видать не судьба...
Сообщение отредактировал dniknik - Понедельник, 14.04.2014, 18:22
Спасибо, я тоже рад что все относительно нормально Правда сегодня БТР въехали в город под Русскими флагами (кто на них ехал я не знаю, сам ни одного "Русского спецназовца/ГРУ-шника" лично не видел), позавчера были слышны взрывы, веселуха блин ---
Добрый день Владислав, с выздоровлением. Вот такой к Вам вопрос, Ильдар написал что ПО для ПК готово но нужно с Вами обсудить пару вопросов и что без вашего разрешения программу выкладывать не будет.... как обстоят дела с ПО??? утрясли ли Вы с Ильдаром все вопросы по ПО??? и когда же мы наконец то увидим бета версию??????
Привет всем! Парни, кратко можно пояснить что есть в софте такого что не может отобразить сам осцилл? Вас запоминание осциллограмм только интересует или чтото ещё? Я не ремонтник, я только учусь...
Владислав ну как бы войну еще не кто не объявлял и будем надеяться что наши теперешние "законно пришедшие" ко власти политики не доведут до братоубийства и нам с Вами не придется идти на убой как стаду баранов из-за их амбиций, а вообще у нас в Днепропетровской области все тихо и спокойно мы как раз живем между Кривым Рогом и Днепропетровском и ни бандеровцев не видно не оккупантов....
Христос воскрес ! На конец нашел причину искажений сигнала (пост 4869) оказался банальный не пропай резисторных сборок между ПЛИС и ОЗУ . Спасибо всем за помощь , а особенно Владиславу за отличный прибор .Вот ещё бы возможность сохранять изображение .
Христос Воскрес! А по поводу бандеровцев, то последнего из них завалили где-то в 50-х годах ХХ века. То же самое можно сказать о власовцах и т.п. россиянах. Не желательно политику вписывать еще и сюда.
Сообщение отредактировал Roscoshny - Понедельник, 21.04.2014, 09:09

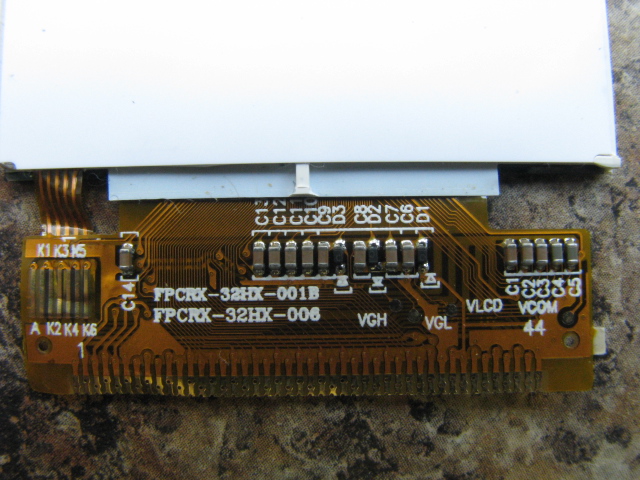

Tesanik я покупал себе тоже такой дисплей http://www.aliexpress.com/item....06.html . У меня маркировка на шлейфе SX032WQ006 V02. На шлейфе есть обозначение R1 и R2. Изначально стоял R2. R1 не было. Прошил я плис, потом проц прошивкой на 65к, 8цв. и диспл. показывал всё в синих тонах. Потом я перепаял R2 на R1 и дисплей завёлся в 8-битном режиме. Об этом мне написал продавец с Али-экспресс. Так оно и есть.
Наконец то, несмотря ни на что первый пробный релиз софта! Спасибо Ильдару, без него софта бы не было! Смотреть здесь.
---- Все что тут было снес - сюда, последнее сообщение Tesanik только некорректно в начало ветки перенеслось, я тут не причем извиняйте, просто движок форума поганенький. ---
Нет войне!
Сообщение отредактировал LeftRadio - Среда, 14.05.2014, 00:27
Печатки есть у автора проекта LeftRadio. Берите готовую меньше проблем потом будет. Я интересуюсь будущим потому, что собираюсь провести там всю свою остальную жизнь.
Который день уже бьюсь над проблемой шума и пилы в цепи +3.3 Керамику менял,вместо электролитов впаивал тантал с соответствующим номиналом,замыкал индуктивности,без изменений.На входе u16 амплитуда шума с пилой больше. Не могу понять в связи с чем возможно появление в цепи этого безобразия.Что посоветуете ?
.
, просто были срочные дела и в добавок немного приболел, про осцилл и прошивку не забыл
