Последняя редакция схем/плат версии 2.0 - NS_V2_0_rev3_7
Прошивка для 2.0 - NS_V2_0_rev1_7E_Firmware Вкл./Отк. каналов А/В происходит по нажатию соотв. кнопок когда ни одно меню не выбрано, при выборе меню Sync эти кнопки перекл. источник синхронизации.
Для конфигурации DS1085 прошить соответствующей прошивкой МК, передернуть питание, подождать некоторое время пока на экране ЖК не выведется надпись об успешном завершении и выключить осцилл. Адрес DS1085 устанавливается равным 0x59 (89 по десятичной системе).
Данная прошивка просто делает автоматом то что можно сделать вручную из программы на ПК и если настраивать вручную из программы то она не нужна.
Внимание! При конфигурации к I2C не должно быть подключено ничего кроме DS1085.
Схема ревизия 3.2 - NS_3.0_rev_3.2.pdf Схема соединения ЖК с 16-ти битной шиной(только для ревизий ниже 3.2, в 3.2 HC573 уже есть на основной плате) - NS_3.0_HC573.pdf BOM(список компонентов) - BOM_NS3_rev3_2.htm
//---------------------------------------------------------------------------------------------------------- Прошивальщик МК (автор Ильдар) - NSFlashLoader2. Утилита для перепрошивки СР2102 VID/PID под NeilScope3 (автор Ильдар) - NSCP2102Utilite2.rar. Использование данных VID/PID для перепрошивки СР2102 под другие устройства категорически запрещено, они были получены по запросу у Silicon Laboratories Inc. и предназначены для использования только с NeilScope3 или другими версиями NeilScope.
Утилита для теста осциллографа - ns_test_util. Для запуска нужно скачать и установить Python 3.4 и PyQt5, при установке добавляем переменные окружения. Распаковать архив куда нибудь и набрать из этой папки в консоли - "python main.py"
Для последующих обновлений просто запускаем NSFlashLoader, и обновляемся. Джампер при этом трогать уже не нужно.
//---------------------------------------------------------------------------------------------------------- . . . Важные замечания по сборке
На плате не указана перемычка с 10-го вывода(INTRL) 74НС4052(U15) на вывод SWDIO МК, можно и просто подпаять пока на +3.3В в любое удобное переходное отверстие.
Я бы ставил (и поставил ) два резистора по 240 кОм 1% последовательно.
Или, как вариант, можно последовательно 3 шт по 160к (Я так у себя сделал). В этом случае резисторы паять буквой "П". Мне пришлось заказывать резисторы планками по 100шт (меньше не продавали). Из этих 100 шт. отобрал номиналы, которые в суме как раз дали ровно 481к.
Народ, кто знает куда Влад делся. Отослал ему плату осцила, для прошивки. Ни Влада, ни платы. Перевозчики с "Новой почты" прислали смс, что посылка не забрана. Начнут проценты брать за хранение. Связи с ним нет, телефон молчит... Блин, уже сто раз пожалел, что взялся за этот проект.
Сообщение отредактировал dniknik - Вторник, 01.04.2014, 13:50
Да в том то и дело, что я договорился с Владом, отослал ему 26 марта, и все, как в воду кануло. Ни Влада ни платы. Детский сад какой то. Знал бы, что такой гемор будет, сам бы потихоньку пробовал. Завтра пойду на " Новую почту" писать заявление, чтобы назад привезли, сроки заканчиваются.
Сообщение отредактировал dniknik - Вторник, 01.04.2014, 15:41
Да, dniknik, печально, что так все получилось, конечно, надо было пробовать самому, не так все там сложно, как кажется с первого взгляда. А Владислав, надеюсь, появится, многим уже хочется увидеть новую прошивку; наверное есть серъезная причина, хоть бы в армию не забрали.
Ну да, я как то про этот идиотизм забыл. Ребят вызвали в военкоматы, под предлогом сверки документов, и увезли на военные сборы. Сейчас живут в палатках, от всех изолированные.
Юго-восток нет, а бандерлоги готовятся. Украине слишком дорого обошлась эта самозванная власть. Как к власти приходят эти твари, так в стране начинается полная жопа. Из за своей тупости потеряли Крым, и теперь орут, что все вокруг виноваты. Виновата Россия, виноваты крымчане с референдумом, виноват юго-восток, что их не поддерживает, все виноваты. Только эти нацики белые и пушистые.
Сообщение отредактировал dniknik - Среда, 02.04.2014, 15:11
Как по мне то не виноватых не бывает, да и всегда кого то в чем то обвинят, такова суть вещей. Крым провел референдум, стал частью россии, и теперь из республики крым у которой был свой парламент и т.д. теперь сделали просто область крым которая теперь слушается москву и зависит от неё, как по мне то поменяли шило на мыло, очень не обдуманый поступок, ну да не нам решать, это их дело да и вообще ребят мы что то отошли от темы Все таки реально что то тихо, хотелось бы увидеть обновления и доковырять осцил, ато лежит бедненький скучает
нехотелосьбы политики ,но уж за живое цепляет . а Крым думаю нормаль бдет у них . сравнить тужу пенсию военную- я копейки получаю а знакомые в России писали-в 2 раза выше получают ,как и зарплата . так пусть наш юговосток хоть хутором каким называют у нас - лижбы было за что купить семье поесть и нормально жить.а то 18 лет риска,потеря здоровья -а пенсии -копейки в гривнах. сори что непотеме форума.
Военные и пенсионеры в России действительно получают больше, чем у нас, а вот остальные жители окраин живут в такой же нищете, как и большинство наших людей, без нормальных зарплат, без работы и ездят на заработки в Москву. У меня жена русская, бываем каждый год на ее родине, в г.Донецк Ростовской обл.,так что видел своими глазами, и, думаю, в Крыму будет тоже самое, но искренне желаю всем крымчанам процветания и благополучия.
Тада, малость грустная темка выходит А у меня вот родни по миру разбросано много, по россии раскидано по городам таким как: калининград, владимир, суздаль, москва, на сахалине и город забыл уж, лучше всего с работой и жильем в москве, но и цены там в москве не малые, просто писец против наших, да, зарплаты там у военных соответствующие, как бы больше наших, но и цены там по высше наших, смотря конечно на что цены но все же высше, так что их высокие зарплаты соответсвуют их ценам. Жил во владимире, так цены в разы меньше чем в москве, жить можно как и у нас я разницы не заметил. Но нищета чувствуется, делать нефиг. А в суздали довелось не так давно погостить, так ваще там заняться не чем, реально не чего делать, чем дальше от москвы да и ваще от крупных городов тем больше нищета Хотя лучше всего мне понравилось в калининграде (сестра туда улетела и живет), там реально все по европейки, там кусок россии живет по европейски, цены как и зарплаты соответсующе. В крыму родни хватает тоже, например в керчи у меня брат и сестра, говорят мол обещают все поднять и зарплаты и пенсии а там цены, в общем они не довольны ситуацией что стали из республики крым какойто мухосранской областью. Время покажет что там будет в крыму, но всеже жалко людей, и так у них работа - сезонный курорт, так теперь после таких действий этот сезон наверно не заладится Так что лучше всего там где мы есть и радуемся насущному дню, а попутешествовать по миру всегда успеем.
парни простите, но мало мальски средненький город будет вас обеспечивать и работой и зарплатой (безусловно село сюда не входит, хоть есть исключения) Я из Брянска - откровенно слабый город, но мне хватает и жить хочется. не скажу что в нищите живем...
Добавлено (02.04.2014, 23:27) --------------------------------------------- еще раз простите за флуд, но реально цепляет тема... Влад появится, надеюсь почистит тут все
SAMuel: Так что лучше всего там где мы есть и радуемся насущному дню, а попутешествовать по миру всегда успеем.
Это лишь еще одно подтверждение этих слов. Да и окраины есть разные, как в России, так и в Украине, где уровень жизни отличается, но в основной массе населения он низкий, что у вас, что у нас.
Сообщение отредактировал Piton - Четверг, 03.04.2014, 09:44
Piton, да так оно и есть, я вот хоть и живу в столице но живу на отшибе(на окраине) и денег не густо, 1200гр в месяц = 4800рублей. (ну да ещё всякие халтурки делаю так что дотягиваю до 2000гр) Основная масса людей в среднем получает 2000гр зарплаты. Все зависит от работы и региона где работа а значит и уровень жизни.
Добрый вечер всем. Интересная тема, хочется попробовать собрать Neil Scope 3 самому. Я понял что версия - 3 коммерческая? Жаль автор отсутствует( надеюсь временно). Вопрос форумчанам - а нет случайно "некоммерческой" версии Neil Scope 3 под ЛУТ ? Может кто нибудь поделиться?
Версия не коммерческая. Просто изготовить ЛУТом такую плату проблематично,.Можно фоторезистом но придется паять переходные отверстия. По этому печатку убрал автор из шапки темы. Плата стоит не дорого. Двух-сторонняя и с металлизацией. Проще приобрести и собирать на ней чтоб потом не тратить время на поиск коротышей и обрывов. На той неделе ещё две платки прикупил на роботу сотрудникам. Так что как по мне то советую покупать. Я интересуюсь будущим потому, что собираюсь провести там всю свою остальную жизнь.
Здравствуйте ВСЕ участники ! Подскажите по дисплею : пришел с алиэкспресс дисплейчик, на шлейфе маркировка SX032WQ005 V02 7,8 пины не подключены, на дисплее маркировка BL032WQ009AO. На картинке в алиэкспресс как мне кажется другой. Какой у него контроллер ? Подойдёт или искать другой ?
Сергей привет. По дисплею инфы нет. Если он 240х400, то скорее он на правильном контроллере, но не факт! Но по вашим описаниям видно что он жестко на 16 бит! Попробуйте сделать конвертор, и прошейте контроллер нужной прошивкой с шапки сайта. Чтобы проверить нужный ли контроллер в дисплее нам нужно его подключить к собраному прибору, прошитому!!! Если на экране будет искаженное изображение то контроллер той что надо benifer, пожалуйста!!!
серж99 . Достаточно будет ему и 8 бит для того чтоб пройти инициализацию. Просто изображение будет в синих тонах. А уж потом можете спокойно цеплять 573-тью. У меня в комплекте уже два неопознанных дисплея есть. Работает на них только подсветка и всё. Раньше фото выкладывал. Я интересуюсь будущим потому, что собираюсь провести там всю свою остальную жизнь.

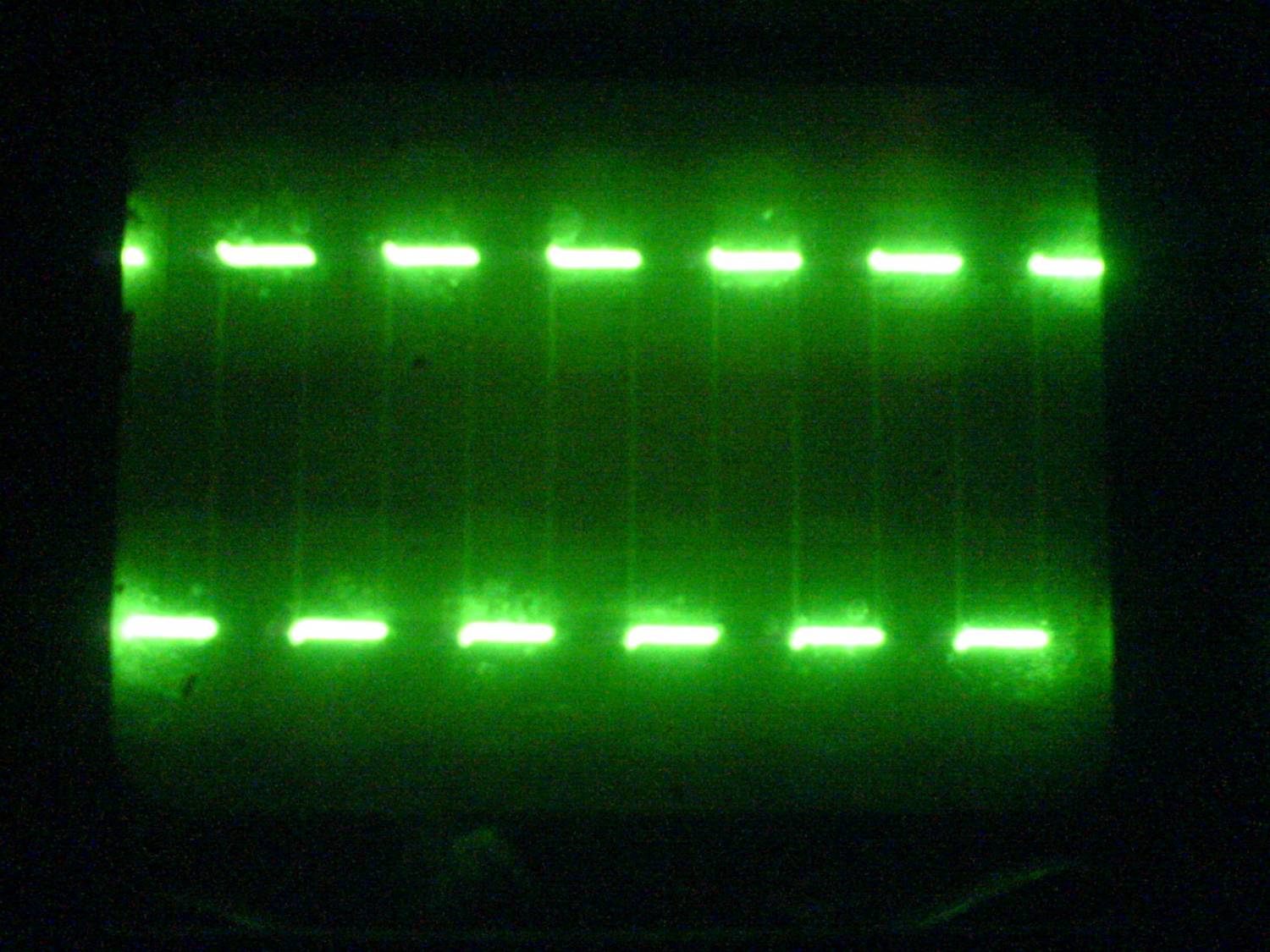

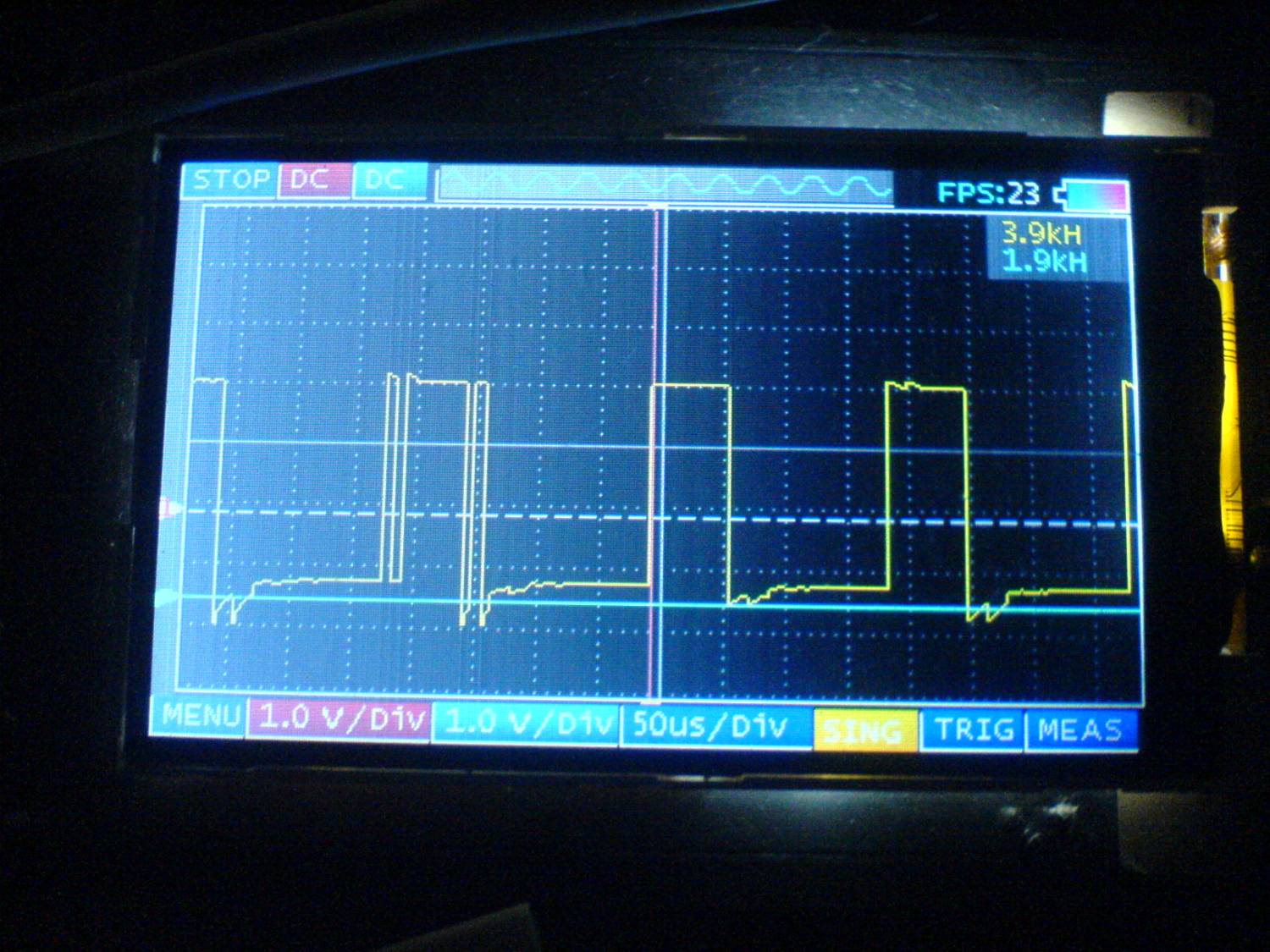

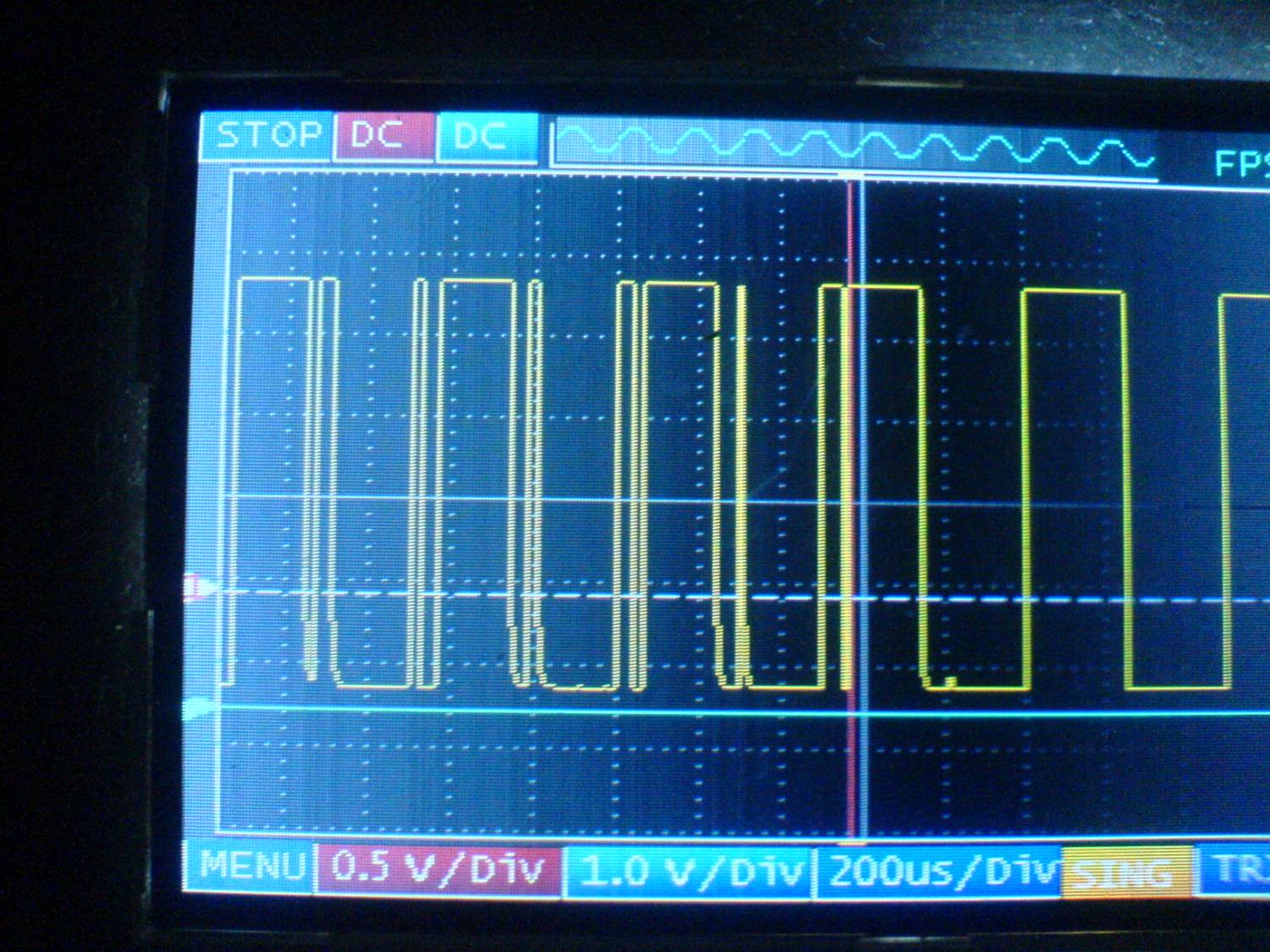

Калибровку проводили подстроечными кондёрами?. Щупы какие? Если есть обычный осцыл то там есть генератор. Надо сравнить на обеих что там творится. Импульс с обрывами вообще похож на плохой контакт. У себя вроде не замечал. Я интересуюсь будущим потому, что собираюсь провести там всю свою остальную жизнь.
У вас на обеих каналах такое? Что показывает скоп на AUTO синхронизации? Трудно даже предположить где обрыв происходит. Я интересуюсь будущим потому, что собираюсь провести там всю свою остальную жизнь.
Тогда надо начать с проверки осцилографом с питания АЦП, проверить качество пайки, хорошо отмыть АЦП от флюса и т.д. Похоже что AD9288 ведёт себя неправильно. R64 хоть не запаян? Я интересуюсь будущим потому, что собираюсь провести там всю свою остальную жизнь.
Не, ну все таки не понятно, почему молчат ближайшие соратники и соавторы Влада по поводу его отсутствия, наверняка ж знают причину, может чего случилось, не дай бог, дайте хоть какую то информацию людям.
