Все вопросы касающиеся Neil Scope
LeftRadio Пятница, 26.03.2010, 21:41 | Сообщение # 1
Совсем живу сдесь...
Группа: Администраторы
Сообщений: 2045
Статус: Offline
Шапка темы.

--
NEIL SCOPE 2



--------------------------------------------------------------------------------------

--
NEIL SCOPE 3

Схема ревизия 3.2 - NS_3.0_rev_3.2.pdf
Схема соединения ЖК с 16-ти битной шиной(только для ревизий ниже 3.2, в 3.2 HC573 уже есть на основной плате) - NS_3.0_HC573.pdf
BOM(список компонентов) - BOM_NS3_rev3_2.htm

-------------------------------------------------------------------

-------------------------------------------------------------------

Прошивка ПЛИС --- 19/05/15

MCU Bootloader (загрузчик МК) --- 17/10/13
Прошивка МК (ЖК с 8бит, 65к цветов) --- 2015_17_15
Прошивка МК (ЖК с 8 бит, 262к цветов) --- 2015_17_15
Прошивка МК для (ЖК с 16бит, HC573, 262к цветов) --- 2015_12_17

Исходники ПЛИС (github) --- 11_12_13
Исходники МК (github) --- 12/02/15
Архивные прошивки МК

Краткое описание осциллографа
Протокол обмена NeilScope3 с ПК

//----------------------------------------------------------------------------------------------------------
Прошивальщик МК (автор Ильдар) - NSFlashLoader2.
Утилита для перепрошивки СР2102 VID/PID под NeilScope3 (автор Ильдар) - NSCP2102Utilite2.rar.
Использование данных VID/PID для перепрошивки СР2102 под другие устройства категорически запрещено, они были получены по запросу у Silicon Laboratories Inc. и предназначены для использования только с NeilScope3 или другими версиями NeilScope.

Утилита для теста осциллографа - ns_test_util.
Для запуска нужно скачать и установить Python 3.4 и PyQt5, при установке добавляем переменные окружения. Распаковать архив куда нибудь и набрать из этой папки в консоли - "python main.py"

Драйвера для NeilScope3 (под перепрошитые VID/PID) - NeilScopeDriver.zip

Процедура прошивки МК(обновлено 23.08.2015) - FirmwareManual.pdf

Для последующих обновлений просто запускаем NSFlashLoader, и обновляемся. Джампер при этом трогать уже не нужно.

//----------------------------------------------------------------------------------------------------------
.
.
.
Важные замечания по сборке

На плате не указана перемычка с 10-го вывода(INTRL) 74НС4052(U15) на вывод SWDIO МК, можно и просто подпаять пока на +3.3В в любое удобное переходное отверстие.

//----------------------------------------------------------------------------------------------------------

Фото платы ревизии 3:



Демо видео работы осциллографа, ревизия 1.9

----------------------------------------------------------------------------------------
Схема и плата ByteBlusterMV для программирования EPM570, оригинал здесь. Эту плату делал сам, проверена, работает.
.
.
//----------------------------------------------------------------------------------------------------------

Любое коммерческое использование данного проекта категорически запрещено. По всем вопросам обращаться wladkam(гав)mail.com
Прикрепления: 5561811.jpg (244.1 Kb) · 2201731.jpg (212.8 Kb)


---

Нет войне!


Сообщение отредактировал LeftRadio - Четверг, 17.12.2015, 04:59

LeftRadio Пятница, 29.03.2013, 00:53 | Сообщение # 3721
Совсем живу сдесь...
Группа: Администраторы
Сообщений: 2045
Статус: Offline
Цитата (vladimers)
спасибо .возможно и мусор на максимум-минимум от тудаж берет начало ? ведь гдетож эти помехи оседают ,как будто очистка луча пропускает что нарисовало .или в памяти накапливает эти помехи .
Нет, "мусор" который иногда остается на экране в режиме макс./мин. не от этого. Что бы было понятней немного распишу ка происходит обновление осциллограммы на экране - имеем в памяти МК два буфера, один для новых, только что считанных данных, один для хранения "старых" данных которые нужно очищать перед выводом новых, допустим еще ничего не выводили а просто считали данные с памяти, значит отрисовываем что считали и попутно переносим эти данные в буфер "старых" данных, и при этом проверяем если вылазим за экран то обрезаем выводимые данные. На следующий цикл вывода данных было бы правильно и проще, на первый взгляд, сначала полностью очистить старые данные, и затем уже выводить новые. Все отлично, но тогда становится заметным мерцание луча, так как проходит заметное на глаз время между тем как старый луч очищен, а новый еще не отрисован. Поэтому старые данные очищаются по "кусочкам", а на очищенном месте тут же перерисовываются новые данные тоже "кусочками",  естественно тоже с проверкой на выход за пределы области осциллограмм, и переносом отрисованного "кусочка" в старые данные.
Ну а в режиме макс./мин. просто либо где то неправильно переносятся данные в "старый" буфер, либо происходит ошибка при очистке каких то "кусочков" перед выводом, ну и в добавок где то не срабатывает обрезание при вылете за область осциллограмм.


---

Нет войне!

vladimers Воскресенье, 31.03.2013, 14:40 | Сообщение # 3722
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
понял, спасибо.

Добавлено (31.03.2013, 02:03)
---------------------------------------------
с тригером немного разобрался ,IN -WIN ,OUT-WIN  это он на 10мВ/дел  нехочит  работать,возможно там чуть сигнал с помехой или  еще чтонить потому и невсегда срабатывает ,и если второй курсор в низ ставлю то  тоже несрабатывает  ,тоесть какбы переворачиваю захват.( курсоры одним цветом и вобщемто путал их ,получалось загонял нижний вверх а верхний в низ .  вобщем сменил верхний  курсор цвет на красный  и теперь уже неперепутается некак .когда надо сигнал засенхронезировать -теперь можно негадать какой и куда двигал или надо двигать,непопутаеш  теперь)  тоесть я так понимаю- по окну  если стоит то  берется синхронизацыя ниже курсоров ? а если по выходу то по тем пикам что выше курсоров ?

Добавлено (31.03.2013, 14:40)
---------------------------------------------
кстати вот по поводу дисплея  вопросик ,судя по форуму (читая ранее )ктото использовал дисплей    http://www.ebay.com/itm....d%3D220 868658506%26     но также вот заинтересовал  такой дисплейчик -     http://www.ebay.com/itm....0105766      но если использовать всю плату целиком  .судя по распиновке на плате  -такиеж сигналы как щас у нас .
как писалось ранее --- По поводу другого ЖК, в принципе можно прикрутить любой ЖК с параллельным интерфейсом и внутренней видеопамятью, в прошивке нужно будет заменить драйвер ЖК, и конечно же прийдется перелопачивать расстановку кнопок меню и т.д.    -- но драйвер понятно  менять  на SSD1963 ,меню,кнопки менять  перелопачивать понятно(наверно неповлияет это на скорость работы особо) , но вот вопрос -как отразится вывод сигнала ,ведь тогда вроде как придется в два раза больше обрабатывать информации  по пыводу сигнала ? может кто  подскажет ? (,ато вот  появилась навязчивая идея на будущее )

Сообщение отредактировал vladimers - Воскресенье, 31.03.2013, 14:06

kt_315 Воскресенье, 31.03.2013, 16:34 | Сообщение # 3723
Частый посетитель
Группа: Проверенные
Сообщений: 89
Статус: Offline
Влад, привет.

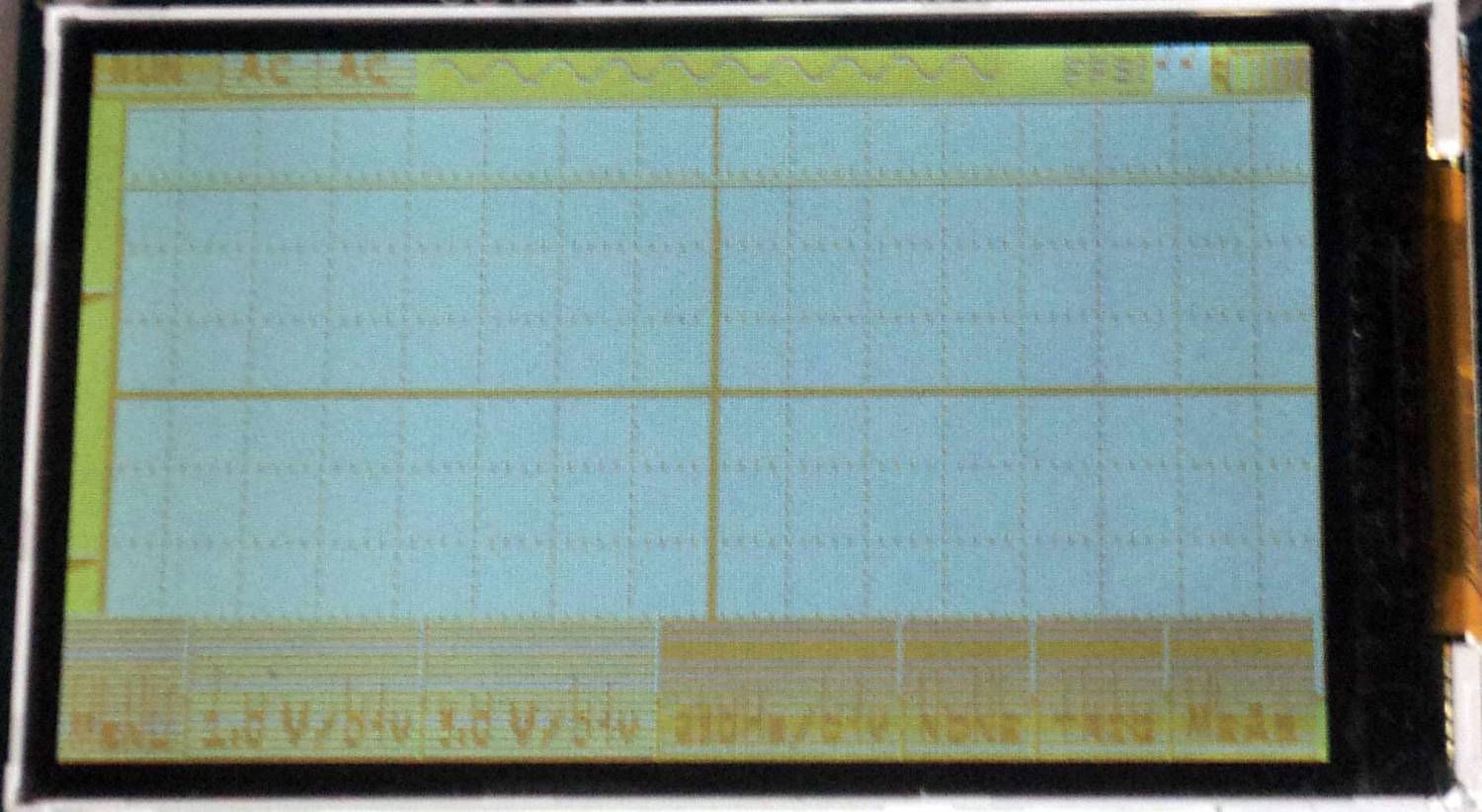

Вопрос по поводу дисплея http://gsmserver.com.ua/shop....01b.php , схожая картинка и у меня, он точно должен работать, возможно он не подходит? Проверял на замыкания, на разрыв, менял другой микроконтроллер и т.д., если подходит то как протестировать его, и куда смотреть?
Прикрепления: 5709326.jpg (142.9 Kb) · 9678592.jpg (125.8 Kb)


Сообщение отредактировал kt_315 - Воскресенье, 31.03.2013, 16:34

LeftRadio Вторник, 02.04.2013, 01:48 | Сообщение # 3724
Совсем живу сдесь...
Группа: Администраторы
Сообщений: 2045
Статус: Offline
Цитата (vladimers)
но вот вопрос -как отразится вывод сигнала ,ведь тогда вроде как придется в два раза больше обрабатывать информации по пыводу сигнала ?
Конечно отразится на скорости вывода, но если оптимизировать под него то не смертельно.

Цитата (vladimers)
также вот заинтересовал такой дисплейчик - http://www.ebay.com/itm....0105766
Такой кто то уже здесь использовал с осциллом если не путаю, подойдет без переделки прошивки.

По поводу ШИМ, посмотрел, крутил и так и сяк не заметил "разрывов" осциллограммы, правда ШИМ смотрел низкочастотный, посмотрю еще около
1МГц завтра, показал бы фото но нечем сейчас сфоткать. По триггеру и
режиму макс./мин. пока не смотрел, не было времени.

Цитата (kt_315)
Влад, привет.Вопрос по поводу дисплея http://gsmserver.com.ua/shop....01b.php , схожая картинка и у меня, он точно должен работать, возможно он не подходит?
Привет, должен подходить, да и судя из фото инициализацию проходит, очень похоже на несоответствие количества бит на точку в прошивке и ЖК, какую прошивку заливал? Нужна под 256к цветов. Хотя можешь попробовать обе и показать фото как оно на одной, и на другой выводится.


---

Нет войне!

vladimers Вторник, 02.04.2013, 08:38 | Сообщение # 3725
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
спасибою.
Тригер почти все пределы работаю нормально кроме 10мВ/дел ,на нем у меня несрабатывает именно IN -WIN ,OUT-WIN ,(при этом обычный по фронту-спаду держет четко) и то если например отключить тригер а потом включить бывает и захватит ,а первоначально то я сам напутал (курсоры одинаковые были и просто загонял их в верх-вниз наоборот,какбы переворачивал,вот и несрабатывал.со сменой цвета верхнего щас уже напопутаю )а вот подергивание  тригера интересно что на прямоугольном держет чётко ,а  срывает на синусоидальном и треугольном сигнале  (нето чтоб сильно рвет а  сдергивает какбы с интервалом в 3-5секунд (как на шиме типа также)  ,при этом на прямоугольном такого нет при тойже частоте  ,и ближе к 50-100кГц  это )
и тогда вопросик к всем -,ктонить цеплял такой ?   http://www.ebay.com/itm....0105766  ,пусть даже в порядке эксперимента.(даташит но есть и драйвер тамже по ссылке )
Прикрепления: 5_Inch_SSD1963-.rar (1.45 Mb) · LCD_Module.rar (1.03 Mb)


Сообщение отредактировал vladimers - Вторник, 02.04.2013, 13:00

kt_315 Вторник, 02.04.2013, 09:09 | Сообщение # 3726
Частый посетитель
Группа: Проверенные
Сообщений: 89
Статус: Offline
Цитата (LeftRadio)
Привет, должен подходить, да и судя из фото инициализацию проходит, очень похоже на несоответствие количества бит на точку в прошивке и ЖК, какую прошивку заливал? Нужна под 256к цветов. Хотя можешь попробовать обе и показать фото как оно на одной, и на другой выводится.
Привет, да пробовал, и ту прошивку и ту, из отличий только цвет фона, может поменяться, из желтого на белый или синий, также еще vladimers бросал прошивки 8бит, 16бит и 18бит, тоже из изменений только цвет фона может поменяться, BS0(7) и BS1(8) менял по разному (то есть и плюс и минус и на один из них, и в воздухе), тоже только цвет фона может поменяться и все, а так изменений никаких, у меня подозрения что в этой модели нет возможности переключить разрядность, думаю найти  именно вот такой http://www.mobidoctor.com.ua/product_info.php?products_id=598  и попробовать, у них и название немного разные.

vladimers Вторник, 02.04.2013, 10:37 | Сообщение # 3727
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
поиском вот нашол где вроде есть такие дисплеи  :
http://tehnoplus.sellse.ru/china-l....20
http://www.flat-cable.com.ua/displey....il.html
http://apachi.com.ua/catalog/0-5/539.html


Сообщение отредактировал vladimers - Вторник, 02.04.2013, 12:50

LeftRadio Вторник, 02.04.2013, 11:43 | Сообщение # 3728
Совсем живу сдесь...
Группа: Администраторы
Сообщений: 2045
Статус: Offline
Цитата (kt_315)
из отличий только цвет фона, может поменяться, из желтого на белый или синий
Понятно, а кнопки и остальное также неправильно прорисовываются?


---

Нет войне!

kt_315 Вторник, 02.04.2013, 11:46 | Сообщение # 3729
Частый посетитель
Группа: Проверенные
Сообщений: 89
Статус: Offline
Цитата (LeftRadio)
Понятно, а кнопки и остальное также неправильно прорисовываются?
Да такое как на скринах, картинка не меняется. Только цвет фона может меняться.


Сообщение отредактировал kt_315 - Вторник, 02.04.2013, 11:52

srg320 Вторник, 02.04.2013, 13:04 | Сообщение # 3730
Освоился
Группа: Проверенные
Сообщений: 30
Статус: Offline
Цитата (vladimers)
и тогда вопросик к всем -,ктонить цеплял такой ? http://www.ebay.com/itm....0105766 ,пусть даже в порядке эксперимента.(даташит но есть и драйвер тамже по ссылке )

Взял себе такой пол года назад, пробывал подключать к STM32F4DISCOVERY через FSMC. Инициализацию проходил и рисовал у меня, если не на максимальной скорости выводить данные, видимо из-за того, что подсоединял его на проводах. Но выводить динамичную картинку на него скорее всего даже STM32F4 не хватит. Думаю подключать его к ПЛИС с NIOS внутри и SDRAM для хранения всего буфера, и передавать весь буфер сразу в дисплей. Но такую плату самому не сделать, нужно заказывать, поэтому пока отложил дисплей в сторону.


Сообщение отредактировал srg320 - Вторник, 02.04.2013, 13:08

vladimers Пятница, 05.04.2013, 09:02 | Сообщение # 3731
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
спасибо. в инете какраз драйвер искал так там тоже описывали что цепляли на STM32F4 http://electronix.ru/forum/lofiversion/index.php/t109843.html
http://forum.easyelectronics.ru/viewtopic.php?f=35&t=8232&start=25
http://forum.easyelectronics.ru/viewtopic.php?f=35&t=13375
http://www.mikrocontroller.net/topic/251617
может пригодится

Добавлено (04.04.2013, 13:29)
---------------------------------------------
столкнулся с таким вот вопросом, когда переключаю режим канала AC-DC  то вобщем сигнал стоит без изменений (например канал- А), но зато если на канале -Б включаю режим DC ,то какраз на канале -А сигнал поднимается вверх , ну и наоборот   если включаю режим DC на канале -А,то сигнал смещается на канале -Б.
(просто использую один канал и необращал внимания )чет у меня такое ощущение что перепутано ,только по железу или програмно ?

Добавлено (04.04.2013, 21:57)
---------------------------------------------
немного определился  с AC\DC   взял для примера батарейку 1.5в   ставлю на канал -А режим- AC,при подключении луч прыгает вверх и назад .  ставлю режим-DC на нёмже -эфект тотже .
но беру переключаю режим DC на канале-В .  опятьже цепляю на канале -А  батарейку 1.5в  -  луч перемещается на полтора деления и стоит  там . тоесть так и должно быть поидее .(с сигналом тотже эфект)  но почемуто управление его на канале -В .   и наоборот  -переключаю на канале -А  режимы AC\DC -они меняют режим работы на канале -В .
тоесть какбы перепутано управление .
как с этим бороться (по железу или програмно это )? может достаточно сменить управление на U7.U12  или програмно тоже завязано ?

Добавлено (05.04.2013, 09:02)
---------------------------------------------
перекинул управление на U7-U12  вобщем щас нормально стал переключаться режим .(но вопрос так и остался, это  монтаж  ошибка или програмно еще ? потому как похоже нетолько у меня такое )


Сообщение отредактировал vladimers - Пятница, 05.04.2013, 09:03

volk0203 Пятница, 05.04.2013, 16:41 | Сообщение # 3732
Завсегдатай Профессионал
Группа: Проверенные
Сообщений: 695
Статус: Offline
Подтверждаю. Пробовал у себя.
При попытке поменять состояние входа (открытый\закрытый) на канале "А" управлением этого канала, ничего не происходит, но при этом управлением канала "В" можно изменить состояние канала "А".  Канал "В" не регулируется никак, постоянно открытый...

vladimers Пятница, 05.04.2013, 16:59 | Сообщение # 3733
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
вот только где  именно ошибка ,в распайке или  назначении портов ,как отразится  просто перепайка на правельность работы  ?

volk0203 Пятница, 05.04.2013, 17:01 | Сообщение # 3734
Завсегдатай Профессионал
Группа: Проверенные
Сообщений: 695
Статус: Offline
В моём случае просто перепайка не поможет..

srg320 Пятница, 05.04.2013, 20:33 | Сообщение # 3735
Освоился
Группа: Проверенные
Сообщений: 30
Статус: Offline
Бегло просмотрев исходники, заметил что в функции Set_Input(uint8_t Channel, uint8_t INDX) в файле EPM570.c есть такая строчка:
Код
if(Channel == CHANNEL_B){ Open_IN = Open_IN_B, Closed_IN = Closed_IN_B; }

По правилам языка С после  Open_IN = Open_IN_B должна быть точка с запятой. Возможно здесь причина  того, что не переключается режим AC\DC.
Не знаю во что CooCox скомпилирует такой код. Нужно кому нибудь исправить, откомпилировать и прошить девайс, чтобы наверняка знать, что в этом месте ошибка.

Хотя аналогичный код в IARе работает как надо.

vladimers Пятница, 05.04.2013, 20:58 | Сообщение # 3736
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
но ошибку невыдает при компелировании .  режим переключается .просто перепутано управлениее каналами , тоесть переключая на канале -А ,он переключает на канале -В и наоборот . попробывал с исправлением-работают тоже переключение ,скорее всего всеже ошибка монтажа.
но вот какраз тамже есть выше -синтаксическая ошибка
Код
__IO uint8_t timeout_flag = 0;
__IO uint8_t wrSRAM = wrSRAM_STOP;       // флаг сигнализирующий о записи в память

на пробел  пишет ошибку . возможно стоит  убрать?

kt_315 Пятница, 05.04.2013, 20:58 | Сообщение # 3737
Частый посетитель
Группа: Проверенные
Сообщений: 89
Статус: Offline
Цитата (srg320)
По правилам языка С после Open_IN = Open_IN_B должна быть точка с запятой
http://www.myrobot.ru/stepbystep/pr_variables.php

Пример: char x;
int a, b, c;
unsigned long long y;

А тут же не только дело в микроконтроллере, сигнал то идет уже с ПЛИС, так что возможно в ПЛИС нужно посмотреть.


Сообщение отредактировал kt_315 - Пятница, 05.04.2013, 21:01

vladimers Пятница, 05.04.2013, 21:03 | Сообщение # 3738
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
попробывал точку с запятой ,тоже нормально компелируется . и работает  переключение  .
единственное на что ругается -это  цыкл чтения из рам
11: warning: unused variable 'i'
:25: warning: unused variable 'skip_samples'
11: warning: unused variable 'fact_samples'
и на синтаксическую
 впринцепи  пытался поискать  ,типа  перепутаности между каналами .невидно ,все совпадает .единственное это может только адрес вывода управления реле на плис .
но  сама функцыя переключения работает  . всеж наверно чисто ошибка монтажа   управление реле .(я перепаял 2 провода просто и щас четко переключение идет)
а вот как верхние исправить ?   .


Сообщение отредактировал vladimers - Пятница, 05.04.2013, 21:07

srg320 Пятница, 05.04.2013, 21:20 | Сообщение # 3739
Освоился
Группа: Проверенные
Сообщений: 30
Статус: Offline
В ПЛИС канал А - бит 2, а канал B - бит 3
А в программе наоборот
Код
#define Open_IN_A                       0x08
#define Open_IN_B                       0x04

vladimers Пятница, 05.04.2013, 21:34 | Сообщение # 3740
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
спасибо.
да попробывал сменить ,теперь переключает поидее как задуманно по схеме (завтра перепаять можно будет назад ,тут или прошивку исправить таким образом или перепайкой  .что лучше х.з )
а вот как устранить  варненги в  EPM570.c   ?

srg320 Пятница, 05.04.2013, 21:43 | Сообщение # 3741
Освоился
Группа: Проверенные
Сообщений: 30
Статус: Offline
Цитата (vladimers)
а вот как устранить  варненги в  EPM570.c   ?
просто закомментируйте объявление переменных или просто не обращайте внимание на предупреждения

volk0203 Пятница, 05.04.2013, 22:03 | Сообщение # 3742
Завсегдатай Профессионал
Группа: Проверенные
Сообщений: 695
Статус: Offline
Я так думаю, что в данном случае правильно будет сменить прошивку, так не наперепаиваешься на все случаи жизни, пардон за каламбур...

Сообщение отредактировал volk0203 - Пятница, 05.04.2013, 22:08

vladimers Пятница, 05.04.2013, 22:03 | Сообщение # 3743
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
спасибо.
да впринцепи можно и прошивку ,(хорошо что 2 провода перепаять есть доступ .а вот если под экранами ,то щас например мне проблематично там чтолибо перепаять)


Сообщение отредактировал vladimers - Пятница, 05.04.2013, 22:08

volk0203 Суббота, 06.04.2013, 09:21 | Сообщение # 3744
Завсегдатай Профессионал
Группа: Проверенные
Сообщений: 695
Статус: Offline
Будем надеяться, что у автора появится время окинуть намётанным глазом прошивки (МК или ПЛИС) и найти несоответствие...
Может быть ещё что-то увидит.... ;)


Сообщение отредактировал volk0203 - Суббота, 06.04.2013, 09:22

atmicandr Суббота, 06.04.2013, 14:29 | Сообщение # 3745
Завсегдатай
Группа: Друзья
Сообщений: 220
Статус: Offline
Мужики, простейший вопрос, когда переходишь на 1 луч, то как его положение регулировать по вертикали?
Что там по поводу переключения AC-DC?


Я не ремонтник, я только учусь...

vladimers Суббота, 06.04.2013, 14:46 | Сообщение # 3746
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
меню этого луча (где кнопка вольт\деления  и саммая первая строчка ,тамже выше  цвет и калибровка ) а AC\DC  просто попутано намного местами ,тут уж или прошивку сменить а временно можеш просто управление реле поменять местами (выше писал . работает нормально )

atmicandr Суббота, 06.04.2013, 14:51 | Сообщение # 3747
Завсегдатай
Группа: Друзья
Сообщений: 220
Статус: Offline
Цитата (vladimers)
временно можеш просто управление реле поменять местами (выше писал . работает нормально )
Вова, управление луча это вывод реле CPC1017? Верно?

Добавлено (06.04.2013, 14:51)
---------------------------------------------

Цитата (vladimers)
меню этого луча (где кнопка вольт\деления  и саммая первая строчка ,тамже выше  цвет и калибровка )
СПАСИБКИ! Работает!


Я не ремонтник, я только учусь...

vladimers Суббота, 06.04.2013, 14:58 | Сообщение # 3748
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
да   U7  -U12  управление временно можно перекинуть 2 провода .

atmicandr Суббота, 06.04.2013, 15:00 | Сообщение # 3749
Завсегдатай
Группа: Друзья
Сообщений: 220
Статус: Offline
Цитата (vladimers)
да   U7  -U12  управление временно можно перекинуть 2 провода .
ндааа... посмотрел я у себя... Не удастся мне такое перепаять, ибо у меня дисплей на плате зафиксирован. Лучче бы это программно изменить както.  :'(


Я не ремонтник, я только учусь...

volk0203 Суббота, 06.04.2013, 15:01 | Сообщение # 3750
Завсегдатай Профессионал
Группа: Проверенные
Сообщений: 695
Статус: Offline
Надо Влада просить подправить прошивку....

atmicandr Суббота, 06.04.2013, 15:06 | Сообщение # 3751
Завсегдатай
Группа: Друзья
Сообщений: 220
Статус: Offline
В принципе мне не совсем к спеху.... Подождём Влада так и быть.

Я не ремонтник, я только учусь...

vladimers Суббота, 06.04.2013, 16:30 | Сообщение # 3752
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
как спрашивали временно вот прошивка  переделанная ,под родной дислей .(пока автор неперепроверил можно пользоваться ею ) у меня работает нормально . но я непрограмист ,изменения с помощью подсказок делал .если что- можете вернуть всегда оригенальной  от автора.
(в этой сменён цвет фона и кнопок,немного изменена работа кнопок  -RUN\HOLD переключение добавлено кн-ОК, кнопки канала  -AC\DC\OFF -теперь покругу переключение  и режим вроде как правельно теперь , кн-Тригера тоже покругу перключение а при ОК-сразу NORM включает  ,также линия 2го тригера зделана красной ,ато путал их в  режиме IN-WIN\OUT-WIN ) мне лично так управление удобнее,меньше манипуляцый по кнопкам .
(ну а цвет фона  ,вобщемто  неопределился,можно и потемнее но  при угле обзора иногда смотриш-вообще темный и синий а с другой стороны светлый сильно .просто более серым можно попробывать зделать,чтоб сетка видна была черная ,она немешает тогда но и видна нормально )
Прикрепления: NeilScope3_Flas.rar (54.4 Kb) · NeilScope3_proj.rar (908.6 Kb)

atmicandr Воскресенье, 07.04.2013, 15:32 | Сообщение # 3753
Завсегдатай
Группа: Друзья
Сообщений: 220
Статус: Offline
Вова, а ты молодец! Хорошо поработал. Я попробовал твою редакцию прошивки... Она удобнее, оставил её себе. Если что надумаешь менять, извести меня.

Я не ремонтник, я только учусь...

vladimers Воскресенье, 07.04.2013, 15:54 | Сообщение # 3754
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
единственное под сомнением это цвет фона был  ,но  угол обзора дисплея очень неудобный (его на телефон проэктировали  ведь) и получается с лева смотреть-сильно темный вроде как ,а с права  -то почти белым (тоесть впринцепи строго по фронту  более менее изображение ) но если темнее зделать то  тогда сетка хуже видна ,а черная какраз немешает но и видна нормально вроде как.если и буду ченить менять еще то только фон  ,более нейтральный ,типа серый  просто темнее .
 конечно  еслиб вот таймер самотключения ,былоб класно ,ато потребляет немало вобщемто .

atmicandr Воскресенье, 07.04.2013, 15:59 | Сообщение # 3755
Завсегдатай
Группа: Друзья
Сообщений: 220
Статус: Offline
Цитата (vladimers)
конечно  еслиб вот таймер самотключения
это мне не нужно, ибо я у меня сам видел какой аккум по ёмкости... У меня его по времени почти в 2 раза дольше хватит чем по схеме...


Я не ремонтник, я только учусь...

vladimers Воскресенье, 07.04.2013, 16:17 | Сообщение # 3756
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
ну у меня 2.4А   но всеж  когда сам отключалсяб  ,былоб интересно,ато если бросил включеным (забыл например ) вобщемто высадит заноч полюбому. а так 10мин например немеряеш-чегож его гонять тогда ,пустьбы выключал подсветку и сам отключался ,а клацаеш кнопки или меряеш -таймер сбрасывается в начало .

Добавлено (07.04.2013, 16:17)
---------------------------------------------
вот интересный прикол про дисплей ,заменитель
вроде как должен подходить     http://apachi.com.ua/catalog/0-5/539.html   вобщем откопал для экспериментов (у мобильщиков есть на разборке эти модели телефонов ) но  пины по даташиту которые 7й и 8й переключение битности- вообще в воздухе висят ,даже дорожек нет к ним   :( и х.з как его  переключать если в даташите  на них указует переключение .(придется схему както и гдето пытаться выковырять телефона )
вобще на самом телефоне примерно5-6 посадочных мест под дисплей ,тоесть по разной длине шлейфа,и значит немного возможно есть различия в цоколевке .тоесть у нас датошит на один тип а вот заменители могут отлечаться  (хотя в перечне заменителей все они есть для этого телефона ,но длина шлейфа разная а некоторые похоже вообще развернуты на 180град  припаиваются .) похоже придется искать такой телефон и перерисовывать  все пины подключения с замером длины шлейфа ,как примерный хотябы ориентир.и сравнивать распиновку потом .


Сообщение отредактировал vladimers - Вторник, 09.04.2013, 00:32

Andryxa Среда, 10.04.2013, 10:38 | Сообщение # 3757
Новичок
Группа: Проверенные
Сообщений: 19
Статус: Offline
Цитата (vladimers)
вот интересный прикол про дисплей ,заменительвроде как должен подходить
Странно, я еще пару месяцев назад писал что он подходит и даже пдф выкладывал. Выводы 7.8 ( IM0, IM1 ) висят в воздухе потому-что в телефоне он работает в 16 битном режиме.

vladimers Среда, 10.04.2013, 10:50 | Сообщение # 3758
Местный
Группа: Проверенные
Сообщений: 161
Статус: Offline
то что должен подходить я знаю.(это вот у kt_315 почемуто непошол )себе я взял такой навсяк случай . с разборки. может таки надумаю корпус делать тоньше ,то малоли что .а так типа в запас.

kt_315 Среда, 10.04.2013, 11:33 | Сообщение # 3759
Частый посетитель
Группа: Проверенные
Сообщений: 89
Статус: Offline
Цитата (Andryxa)
Странно, я еще пару месяцев назад писал что он подходит и даже пдф выкладывал. Выводы 7.8 ( IM0, IM1 ) висят в воздухе потому-что в телефоне он работает в 16 битном режиме.
А можете выложить еще, что-то я не найду пдф, если не трудно?

LeftRadio Среда, 10.04.2013, 12:33 | Сообщение # 3760
Совсем живу сдесь...
Группа: Администраторы
Сообщений: 2045
Статус: Offline
У меня есть PDF только на вот такой, он или нет - http://hobby-research.at.ua/NS3/LCD/EGO_3.2_240400.rar

---

Нет войне!

Поиск:
uTmpl.ru Сайт создан в системе uCoz Сейчас: 25.07.2025, 05:41
