Последняя редакция схем/плат версии 2.0 - NS_V2_0_rev3_7
Прошивка для 2.0 - NS_V2_0_rev1_7E_Firmware Вкл./Отк. каналов А/В происходит по нажатию соотв. кнопок когда ни одно меню не выбрано, при выборе меню Sync эти кнопки перекл. источник синхронизации.
Для конфигурации DS1085 прошить соответствующей прошивкой МК, передернуть питание, подождать некоторое время пока на экране ЖК не выведется надпись об успешном завершении и выключить осцилл. Адрес DS1085 устанавливается равным 0x59 (89 по десятичной системе).
Данная прошивка просто делает автоматом то что можно сделать вручную из программы на ПК и если настраивать вручную из программы то она не нужна.
Внимание! При конфигурации к I2C не должно быть подключено ничего кроме DS1085.
Схема ревизия 3.2 - NS_3.0_rev_3.2.pdf Схема соединения ЖК с 16-ти битной шиной(только для ревизий ниже 3.2, в 3.2 HC573 уже есть на основной плате) - NS_3.0_HC573.pdf BOM(список компонентов) - BOM_NS3_rev3_2.htm
//---------------------------------------------------------------------------------------------------------- Прошивальщик МК (автор Ильдар) - NSFlashLoader2. Утилита для перепрошивки СР2102 VID/PID под NeilScope3 (автор Ильдар) - NSCP2102Utilite2.rar. Использование данных VID/PID для перепрошивки СР2102 под другие устройства категорически запрещено, они были получены по запросу у Silicon Laboratories Inc. и предназначены для использования только с NeilScope3 или другими версиями NeilScope.
Утилита для теста осциллографа - ns_test_util. Для запуска нужно скачать и установить Python 3.4 и PyQt5, при установке добавляем переменные окружения. Распаковать архив куда нибудь и набрать из этой папки в консоли - "python main.py"
Для последующих обновлений просто запускаем NSFlashLoader, и обновляемся. Джампер при этом трогать уже не нужно.
//---------------------------------------------------------------------------------------------------------- . . . Важные замечания по сборке
На плате не указана перемычка с 10-го вывода(INTRL) 74НС4052(U15) на вывод SWDIO МК, можно и просто подпаять пока на +3.3В в любое удобное переходное отверстие.
Подскажите какой вариант платы под Neil Scope 3 лучше использовать.То есть что на украине доступно
Добавлено (16.09.2013, 16:25) --------------------------------------------- Хотел заказать платы но маски не будет.По времени не быстро. Посоветуйте какой вариант из плат.Метализация будет.
Здравствуйте. Переделал аналоговую часть Neil Scope 3 под имеющиеся детали (AD9288 заменил на две AD9283, MAX889 на MAX1673), всё работает, но присутствует какая-то помеха на 2 канале.

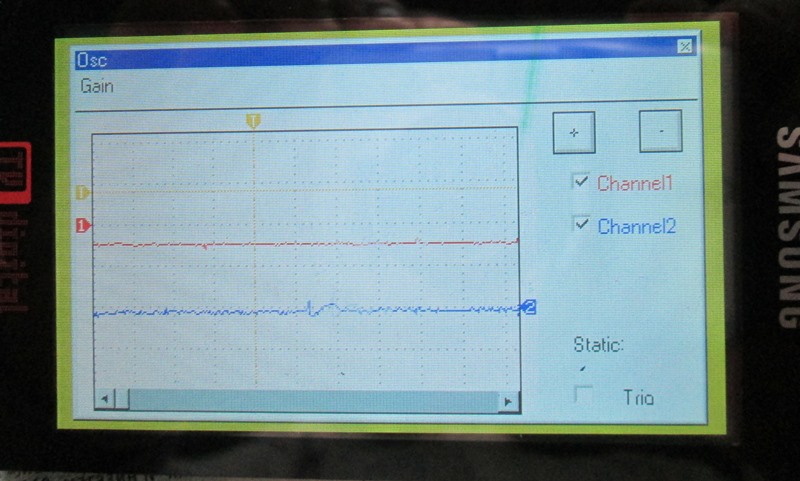

Общий шум в обеих каналах на разных пределах незначительно изменяется, но на 2 канале постоянно проскакивает помеха. Это при частоте дискретизации 100МГц, входы висят в воздухе. Пробывал подавать +3В и -3В от внешнего регулируемого источника питания, общий уровень шума незначительно уменьшается, но помеха остаётся. Допаивал прям на ножки питания микросхем конденсаторы по 0,1мк - никаких имзенений. Могут ли эти выбросы быть следствием неправильной разводки платы, потому как опыта разводки таких плат не имею (схему и плату прилагаю).
И ещё, установил, что минимальный уровень шума при номиналах RC цепочки на входах АЦП равных 100ом и 220пФ, но ведь это не правильно, потому как занижается предел частоты измеряемого сигнала до 7МГц, или я ошибаюсь.
Возможно помеха MAX1673, очень похоже на какой то переходной процесс. Аналог экранирован, каждый канал раздельно? Разводка тоже очень влияет. Если помеха не уходит при "грубых" коэффициентах делителя, то однозначно помеха питания. ---
Нет войне!
Сообщение отредактировал LeftRadio - Понедельник, 16.09.2013, 17:34
похожее было пока незаэкранировал всю входную часть (спаял с банки кофе экраны ,а под дисплей положил кусок фальгированного текстолита и его подпаял к массе возле входных разьёмов )все прошло после этого .
Наверное, буду искать MAX889T (всё таки частота 2МГц против 350КГц у MAX1673) и переразводить плату (в третий раз), потому как 2 канал находиться ближе к инвертору, возможно поэтому помеха проявляется. Всем спасибо за советы.
фотку то выложить могу, но врядли она вам будет полезна, т.к. у моего осцилла и Neil Scope общего кроме аналоговой части ничего нету, да и, как видите, есть проблемы с аналогом.
Сообщение отредактировал srg320 - Понедельник, 16.09.2013, 18:53
Спасибо за поддержку, по лог. анализатору вопрос, как удобней выводить данные на экран? Я прикинул что оптимально будет выводить не более 4 каналов одновременно и свободное место между ними под, возможно, надписи расшифровки данных. Измерение частоты в "фоне" по БПФ сделал, опционально, вкл./выкл. в основном меню, пока не выкладываю, будет уже вместе с прочими доработками в обновлении. ---
Нет войне!
Сообщение отредактировал LeftRadio - Среда, 25.09.2013, 22:10
Здаров, спасибо, но еще рано пока главное считаю популяризацию осциллографа, возможно благодаря этому проект получит еще один толчок к дальнейшему развитию По поводу 4 каналов ок, так и сделаю, другого особо и не придумаешь на ЖК, а на ПК конечно можно будет все 8 выводить, правда памяти как для ЛА маловато, но мне например часто и ненужно много памяти для ЛА, а вот 100MSps очень кстати ---
Нет войне!
Сообщение отредактировал LeftRadio - Среда, 25.09.2013, 23:01
Приветствую! А что с софтом слышно? Я так понял за неимением дисплея камрад Муха в творческом отпуске... Ещё есть время и расстановка голосов может измениться, но тенденция вызывает оптимизм
Всем привет! Вчера включил осцилл без дисплея, и он включился! Связь с компом установилась. В общем работать можно, правда несколько неудобно. Влад я готов продолжать работу над софтом, давай выходи вечером на связь, обсудим детали.
Добавлено (26.09.2013, 08:30) --------------------------------------------- Мужики, кто будет заказывать дисплеи имейте меня ввиду, возьму сразу 3!
------------------------------------------- Цитата (quatermass) Доброе время суток! Таки софт есть(Как говорят в ОДЕССЕ)? Или ,я, чегой-то не понимаю?"
Не выдержал и авторитарно потер пару сообщений, пожалуйста спокойней, это был просто Одесский юмор со стороны quatermass.
to all, по поводу софта на ПК, то неплохо так поработали с Ильдаром эти два дня, и хотя многое уже отладили до релиза конечно придется еще подождать, так что терпение плиз. ---
Нет войне!
Сообщение отредактировал LeftRadio - Суббота, 28.09.2013, 04:22
, не мастак я писать, уж как сумел
.
